Ciclos de sondagem no modo de montagem

Você pode atribuir a instância da peça apropriada e as configurações da peça de fresa o para cada operação de sonda gerada no modo montagem. Isso garante uma Origem precisa de configuração da peça ao publicar o caminho da ferramenta da operação da sonda.

Nas versões anteriores, se houvesse apenas as operações de sonda sob uma configuração de operação de uma montagem, o SOLIDWORKS CAM media suas coordenadas a partir da Fixação do sistema de coordenadas (FCS). O SOLIDWORKS CAM não listava a instância e a configuração de recurso relevante na guia Offset, na caixa de diálogo Parâmetros de configuração. Mesmo que você tenha especificado a origem de saída como Origem da configuração da peça, as coordenadas do caminho da ferramenta referem-se ao FCS, levando a um código publicado impreciso.

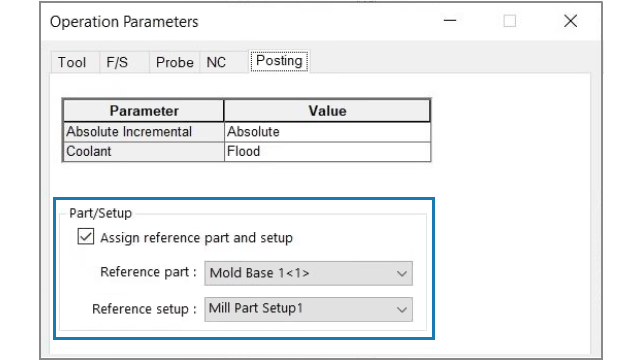

Na caixa de diálogo Parâmetros da operação, na guia Publicação, em Peça/Configuração, você pode especificar parâmetros no modo de montagem.
Parâmetro Descrição
Atribuir peça de referência e configuração Ativa a Peça de referência e os parâmetros de Configuração de referência.
Peça de referência Lista todas as peças no Gerenciador de peças.

A seleção padrão é a peça (com a instância da peça como sufixo se houver várias instâncias de peça) cuja face você selecionou na guia Sonda para a operação de Sonda. Se você não tiver selecionado uma face, o SOLIDWORKS CAM usa a primeira peça listada no Gerenciador de peças.

Se o pós-processamento exigir que você especifique a Origem da Configuração da peça, o SOLIDWORKS CAM usará os valores da origem da peça selecionada como referência. O SOLIDWORKS CAM também usa a Origem da configuração da peça para calcular as coordenadas ao executar os comandos do Caminho da ferramenta passo a passo e de simulação.
Configuração de referência Lista todas as configurações da peça associadas à peça ou à instância da peça selecionada em Peça de Referência.

A seleção padrão é a configuração de recurso válida para a peça ou instância da peça selecionada como Peça de referência, cujos recursos podem ser usinados a partir da configuração de operação selecionada.

O SOLIDWORKS CAM usa a origem da configuração da peça que você seleciona para calcular as coordenadas do caminho da ferramenta durante a publicação.

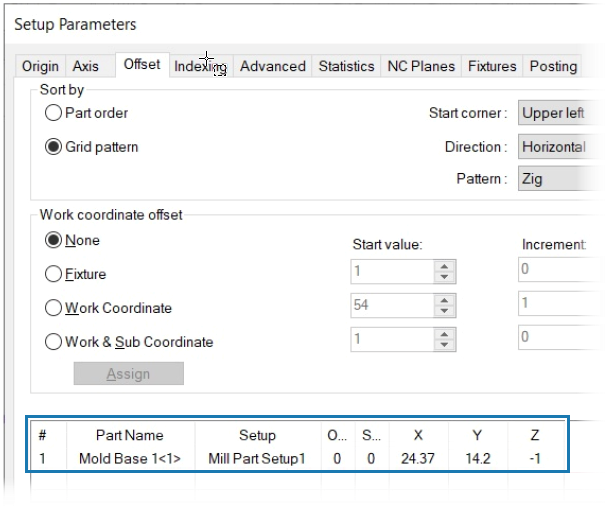

Para operações de Sonda, as seleções feitas para a Peça de referência e a Configuração de referência são exibidas nas instâncias da peça e nas coordenadas de trabalho, na guia Offset da caixa de diálogo Parâmetros de configuração.
