Realçar elementos referenciados

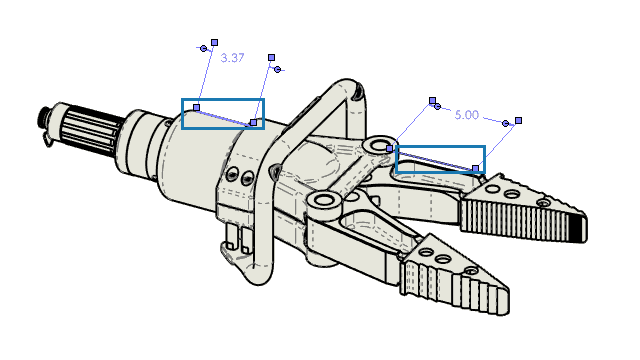

Ao selecionar uma dimensão, você também pode realçar os elementos associados.

O recurso não é compatível com as seguintes dimensões:
  • DimXpert ou dimensões de esboço, como dimensões de execução angular e dimensões de ordenada
  • Representações de rosca
  • Dimensões do recurso
  • Realce bloqueado para pontos finais de aresta de silhueta
  • Arestas ou pontos referidos bloqueados para quebra de vista e dimensões legadas do modo de detalhamento
Para realçar os elementos referidos:
  1. Clique em Ferramentas > Opções > Propriedades do documento > Detalhamento.
  2. Selecione Realçar elementos associados na seleção das dimensões da referência.
