Você pode reanexar dimensões pendentes de uma forma que torne o processo mais confiável. Você pode reanexar dimensões que não estejam pendentes da mesma maneira.
O recurso não é compatível com:
- Dimensões importadas
- Dimensões do DimXpert
- Dimensões em cadeia
- Dimensões simétricas de diâmetro linear
- Dimensões do comprimento do caminho
Para reanexar dimensões pendentes:

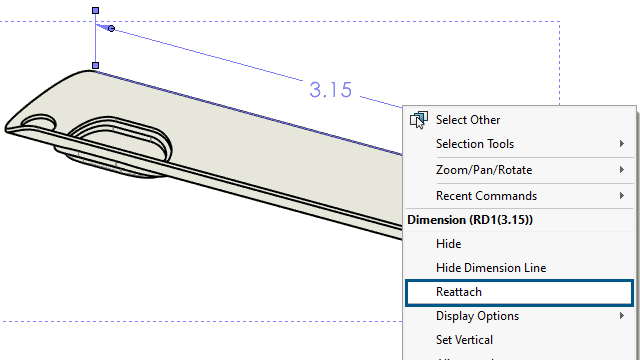

- Clique com o botão direito do mouse na dimensão pendente e depois em Reanexar.
O SOLIDWORKS® realça o ponto pendente com um X na primeira linha de extensão.
- Selecione um ponto no modelo ao qual reanexar o ponto pendente.
O ponto pendente é reanexado à nova seleção.
O SOLIDWORKS realça o ponto pendente com um X na próxima linha de extensão.
- Selecione um ponto no modelo ao qual reanexar o ponto pendente.
O ponto pendente é reanexado à nova seleção.
