Você pode organizar fios e cabos por peça de destino. Isso torna os layouts de régua de bornes mais arrumados e organizados.
Melhorias:

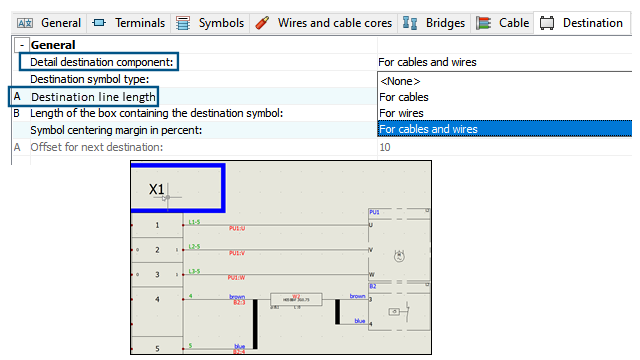

- A opção Detalhar destino do cabo foi renomeada como Detalhar componente de destino. Ela tem as seguintes opções:
- Nenhum
- Para cabos
- Para fios
- Para cabos e fios
Esta opção exibe uma caixa contendo o símbolo de destino para cabos e fios. Para fios sucessivos associados ao mesmo componente, o software desenha apenas um componente.
- Comprimento do núcleo do cabo de destino é renomeado para Comprimento de linha de destino. Esta opção também se aplica aos componentes do fio.
- Na caixa de diálogo Editor da régua de bornes, uma nova coluna
aparece entre Destino e Cabo. Ela contém a marca do terminal do componente onde o fio está conectado.
