A árvore de componentes elétricos é reestruturada e simplificada para exibir os layouts 2D, as peças 3D e as etiquetas de conexão associadas a uma peça do fabricante. Você pode identificar rapidamente estes itens para uma peça específica do fabricante na árvore de componentes elétricos.
Em versões anteriores, todos layouts 2D, peças 3D e as etiquetas de conexão inseridas apareceram como subitens na árvore de componentes elétricos. Não era possível distinguir entre o layout 2D e as etiquetas de conexão aplicáveis a uma peça específica do fabricante.
Componentes

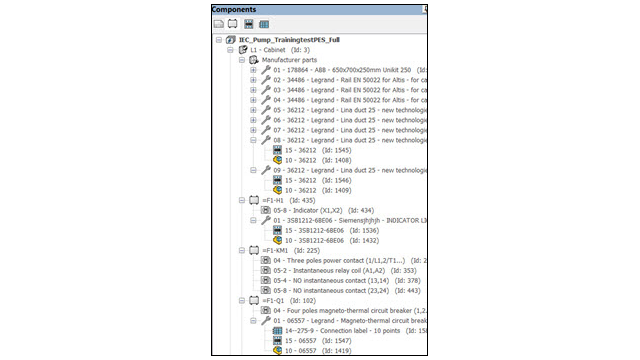

Em cada componente, há um nó para cada peça do fabricante associada ao componente e um nó intermediário para cada símbolo (layout 2D ou etiqueta de conexão) representando essa peça do fabricante. O nó para cada peça do fabricante contém todos os layouts 2D correspondentes, etiquetas de conexão e a peça 3D ou itens de montagem.
Você pode controlar a visibilidade dos itens da árvore para as peças do fabricante. Na árvore de componentes, clique com o botão direito no item superior do projeto, selecione e escolha uma das três opções a seguir:
- Ocultar. Oculta o nó para peças do fabricante. Os itens da árvore relativos às peças do fabricante aparecem imediatamente abaixo do componente.
- Com gráficos. Cria itens de árvore intermediários apenas para as peças do fabricante que possuem gráficos (layouts 2D, etiquetas de conexão, etc.) associados a elas. Esta é a opção padrão.
- Todos. Cria itens para todas as peças do fabricante, quer tenham gráficos associados a elas ou não.
Localizações
Um item na árvore de componentes agrupa todas as peças do fabricante do local. O nó contém os layouts 2D e as etiquetas de conexão associadas a cada peça do fabricante associada à localização.
Você pode clicar com o botão direito no nó e selecionar:
- Propriedades. Abre a caixa de diálogo Propriedades da peça do fabricante selecionada. Se você selecionar várias peças do fabricante, a caixa de diálogo Propriedades exibirá somente as propriedades comuns.
- Excluir peças do fabricante. Exclui as peças do fabricante selecionadas.
Layout do painel
O nó intermediário para peças de localização também é aplicável para a árvore de layout de painel 2D ou 3D. Todas as peças do fabricante aparecem mesmo que não tenham quaisquer gráficos associados a elas.
