Некоторые типы цепей связываются с миниатюрой перекрестных ссылок (графическим обозначением). Эти цепи связаны с обозначением дочернего или того же уровня. Родительские обозначения не генерируют миниатюры перекрестных ссылок.
При создании миниатюр перекрестных ссылок в программе создается список всех цепей, связанных с компонентом. Затем к списку применяется фильтр, чтобы сохранились только дочерние цепи или цепи того же уровня, и формируется графика с использованием миниатюр перекрестных ссылок, связанных с типом цепи. Номера физических клемм добавляются автоматически в соответствии с позицией обозначений в электротехническом проекте и чертежах.
Родительские обозначения не генерируют миниатюры перекрестных ссылок.

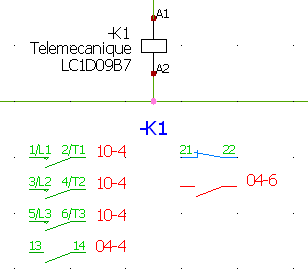

В приведенном выше примере рассматриваются 3 цепи типа Замыкающий силовой выключатель в столбце 4 чертежа 10 и один замыкающий контакт в столбце 4 чертежа 04. Размыкающий контакт, относящийся к детали производителя, в чертеже не используется (вместо этого он помещается в резерв). Второй замыкающий контакт (столбец 6 чертежа 04) не является частью детали производителя.
