Пользовательский интерфейс SOLIDWORKS Electrical

Современный и интуитивно понятный пользовательский интерфейс SOLIDWORKS Electrical содержит все инструменты, необходимые для создания электрических схем.

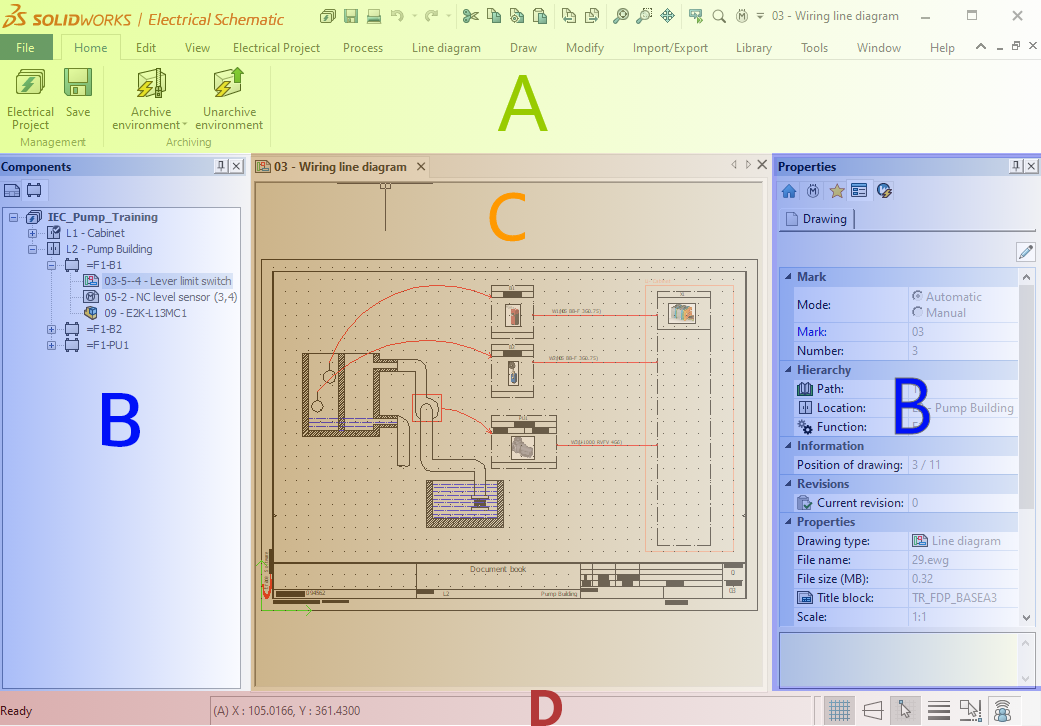

SOLIDWORKS Electrical Schematic

Элементы Описание
Ленты (A на изображении) Зона меню, или Ленты, группирует команды для выполнения проектирования. Нажмите на заголовок вкладки, чтобы открыть ленту и отобразить ее команды.

Набор доступных вкладок ленты зависит от типа текущего чертежа, отображаемого в графической области. Например, при работе с чертежом принципиальной схемы доступна вкладка Принципиальная схема. При работе с однолинейной схемой доступна вкладка Структурная схема.

Для некоторых команд доступно раскрывающееся меню. Нажмите на значок, чтобы отобразить команды раскрывающегося меню.

Чтобы свернуть или развернуть меню Лента, нажмите на один из следующих значков: .

В программе можно также настроить панель инструментов.
Закрепляемые панели (B на изображении)

SOLIDWORKS Electrical использует специальные панели для проектирования принципиальных схем. Эти закрепляемые панели можно разместить в правой или левой части экрана.

Закрепляемые панели содержат различные вкладки, связанные с конкретным значком. Эти вкладки можно перемещать с одной закрепляемой панели на другую путем перетаскивания.

Управление отображением большинства вкладок осуществляется вручную с помощью команд в разделе Закрепляемые панели меню Вид. Некоторые вкладки, например вкладка Команда или Компоновка шкафа, открываются автоматически.

Вы можете сохранить компоновку закрепляемой панели (расположение вкладок и закрепляемой панели), восстановить сохраненную компоновку или сбросить настройки для загрузки стандартной компоновки панели.

Команда Описание
Electrical Content Portal Отображает веб-сайт для скачивания содержимого.
Страницы Отображает список страниц электротехнического проекта.
Компоненты Отображение списка компонентов.
Метка соединения Позволяет вставить метку соединения (деталь производителя).
Компоновка шкафа Позволяет вставить двухмерные посадочные места в чертежи 2D-компоновки шкафа.
Команда Позволяет отобразить параметры для текущей команды.
Макросы Отображение палитры макросов.
Обозначения Отображение палитры обозначений.
Свойства Отображение свойств выбранного элемента.
Ресурсы Отображает группу команд для доступа к часто используемым функциям и онлайн-поддержке.

В схематическом проекте при установке для боковых панелей значения Автоматическое скрытие панели автоматически скрываются.
Графическая область (C на изображении) В графической области отображаются схематические чертежи, которые составляют электротехнический проект. Можно открыть несколько чертежей одновременно. Отображаемый в данный момент чертеж называется Текущий чертеж.

Все чертежи автоматически сохраняются при закрытии или при открытии других. Чтобы переключиться между активными чертежами, выберите вкладку с именем чертежа, который должен стать текущим. Подсказка на вкладке чертежа указывает полный путь к чертежу. В чертежах объекты можно перемещать с помощью клавиш со стрелками.
Строка состояния (D на изображении) Строка состояния содержит информацию о состоянии чертежа в графической области. В ней также отображаются координаты курсора и средства для настройки параметров чертежей. Нажмите на параметр (например Орто, Сетка или Привязка) в строке состояния (или используйте сочетание клавиш), чтобы включить или отключить параметр.
Параметр Описание
СЕТКА Включает и выключает отображение линий сетки на чертеже.
ОРТО Включает и выключает режим фиксации ортогональных направлений. В этом случае движение курсора возможно по оси X или Y.
ПРИВЯЗКА Включает и выключает привязку. Привязки позволяют зафиксировать курсор в желаемом месте. Не путайте привязки с настройками сетки.
ТОЛЩ. ЛИНИИ Включает и выключает толщину линий. В этом случае отображается разная толщина линий.
ПРИВЯЗ. ОБЪЕКТОВ Включает и выключает привязку объектов. Нажатие правой кнопкой мыши на привязку позволяет изменять различные настройки привязки объектов.

SOLIDWORKS Electrical 3D

Этот интерфейс используется при работе с проектами в программном обеспечении SOLIDWORKS. SOLIDWORKS Electrical позволяет создавать компоновку проектируемого узла, а модуль проводки автоматически выполняет в этом узле кабельную проводку.

Элементы Описание
Зона меню (A на изображении) Зона меню объединяет команды SOLIDWORKS Electrical. Команды SOLIDWORKS Electrical доступны в меню ленты на панели инструментов и в выпадающем меню.
Обозреватель компонентов (B на изображении) Отображается, когда активна вкладка SOLIDWORKS Electrical. В нем содержатся списки компонентов, сгруппированные по местоположениям, в которые они добавлены. Флажки напротив компонентов показывают, какие компоненты уже вставлены в графической области.
Графическая область (C на изображении) Графическая область SOLIDWORKS позволяет вставлять компоненты, обеспечивая доступ к командам SOLIDWORKS в графической области.
Навигатор по страницам (D на изображении) Навигатор по страницам отображается, когда активна вкладка SOLIDWORKS Electrical. Он содержит список электротехнических проектов с их чертежами и документами. Элемент можно открыть двойным нажатием (или нажмите правой кнопкой мыши и выберите Открыть в контекстном меню). В графической области можно открыть только документы SOLIDWORKS.

Горячие клавиши

  • Ctrl + W: Закрытие текущего файла.
  • Ctrl + P: Печать текущего файла.
  • Ctrl + N: Создание нового файла DWG.
  • Ctrl + O: Открытие существующего файла DWG (или DXF).
  • Ctrl + Shift + S: Сохранение текущего файла ("Сохранить как").
  • Ctrl + S: Сохранение текущего файла.
  • Ctrl + E: Увеличить масштаб изображения.
  • Ctrl + F: Поиск по электротехническому проекту.
  • Ctrl + KB: Гиперссылка.
  • Ctrl + Q: Выход из программы.
  • Ctrl + X: Вырезать.
  • Ctrl + C: Копировать.
  • Ctrl + Shift + C: Копировать с точкой вставки.
  • Ctrl + V: Вставить.
  • Ctrl + Shift + V: Специальная вставка.
  • Del: Удалите выбранный объект.
