Использование ссылок для навигации

Предварительный просмотр отчета включает ссылки для перехода к элементам электротехнического проекта, таким как обозначения, свойства местоположения или детали производителя.



Для создания ссылок в отчетах воспользуйтесь настройкой Перейти в конфигурации отчета.

Действие, выполняемое при нажатии на ссылку, зависит от объекта ссылки.
Объект Действие
Документ Позволяет перейти к чертежу.
Компонент Отображает компонент на закрепляемой панели (на вкладке компонентов).

Отображает все связанные с компонентом обозначения (позволяет перейти к обозначениям на чертежах), в том числе двухмерное посадочное место.
Цепь Отображает обозначения, связанные с этой цепью.
Обозначение Позволяет перейти к обозначению на чертеже, увеличивая его.
Кабель Отображает структурную схему, в которой зарезервирован кабель (позволяет перейти к первому компоненту, соединенному с кабелем).

Отображает жилу кабеля на чертеже схемы (позволяет перейти к первому компоненту, соединенному с жилой кабеля).
Эквипотенциаль Отображает эквипотенциаль на чертеже схемы.
Провод/Жила кабеля Отображает провод на чертеже схемы (позволяет перейти к первому компонент, соединенному с проводом).

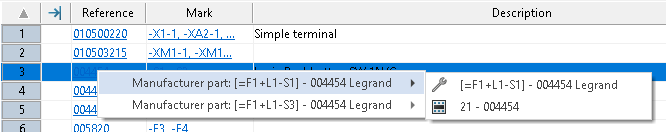

Деталь производителя Показывает обозначение, связанное с данным образцом, и позволяет перейти к этому обозначению (двухмерное посадочное место, метка провода).
Расположение Позволяет открыть диалоговое окно свойств местоположения.
Функция Позволяет открыть диалоговое окно свойств функции.
