Dos ejemplo de abrazaderas virtuales (cableconstraint.sldprt y virtualclipsingleconstraint.sldprt) se encuentran en la Biblioteca de diseño en la carpeta directorio_de_instalación
\data\design library\routing\electrical folder.

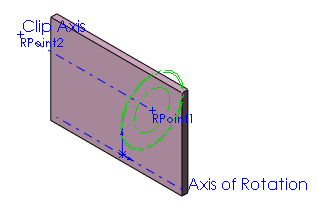

Abajo se muestra una configuración de cableconstraint.sldprt. Una de las aristas de la extrusión se utiliza en una definición de referencia de relación de posición para facilitar la ubicación de la pieza en un ensamblaje. Eje de rotación y Eje de abrazadera se pueden utilizar para girar o alinear la abrazadera virtual. La abrazadera virtual contiene configuraciones superpuestas y datos de filtro, debido a lo cual ajusta el tamaño automáticamente para proveer diferentes equidistancias cuando el diámetro del cable cambia.
