Ejemplo: Abrazadera para Ajuste automático de tamaño

Este ejemplo muestra cómo agregar datos de filtro y múltiples configuraciones solapadas, para habilitar el ajuste automático de la abrazadera cuando cambie el diámetro del cable.

1. Agregue datos de filtro a la pieza:
   1. Abra un croquis en una cara lateral de la abrazadera.
   2. Croquice tres círculos concéntricos con el radio de la abrazadera.

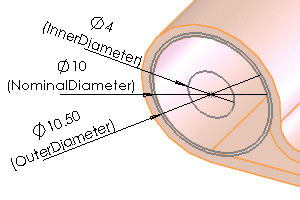

   3. Acote los círculos y asigne el nombre a las cotas:
      • Diámetro nominal@Croquis de filtro, que es el tamaño nominal de la abrazadera.
      • Diámetro interior@Croquis de filtro, que es el diámetro del haz más pequeño que puede acomodar la abrazadera.
      • Diámetro exterior@Croquis de filtro, que es el diámetro del haz más grande que puede acomodar la abrazadera.



   4. Cierre el croquis.
   5. En el gestor de diseño del FeatureManager, cambie el nombre del croquis a Croquis de filtro.

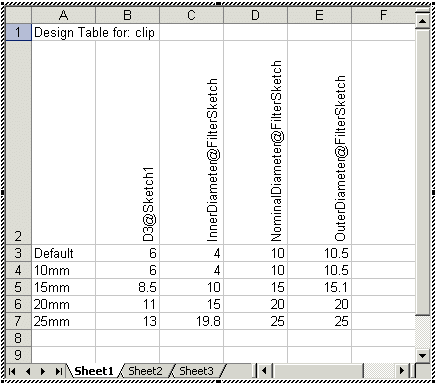

2. Inserte una tabla de diseño para crear las configuraciones. Incluya lo siguiente:
   • Datos de filtro.
   • Otras cotas que varían con el tamaño de la abrazadera (como el radio de la abrazadera, D3@Sketch1)
   • Nombres y valores para los distintos tamaños de abrazadera



   El Diámetro interior de un tamaño debe ser menor que el Diámetro exterior del siguiente tamaño, para que el conjunto completo de configuraciones cubra todo el intervalo de tamaños, desde el mayor hasta el menor, sin separaciones.
3. Haga clic en cualquier punto fuera de la tabla para cerrarla.
   Para visualizar las configuraciones agregadas por la tabla de diseño, seleccione la pestaña Configuración . Haga clic con el botón derecho del ratón en el nombre de configuración y seleccione Visualizar configuración.
4. Guarde la pieza.
