CircuitWorks asigna un identificador de componente temporal (ID comp.) a cada instancia de un componente mecánico si el componente no tiene ya un Identificador de componente asociado.

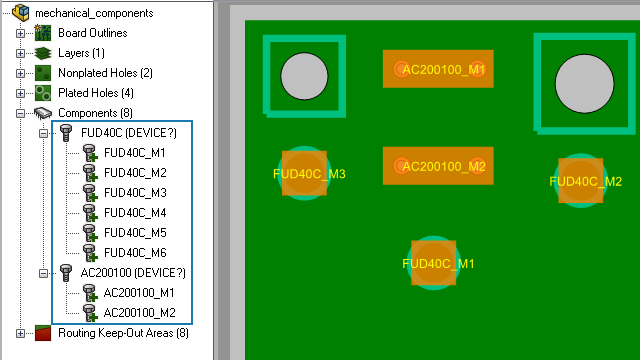

Al abrir un archivo IDX 3 en CircuitWorks, el software asigna el identificador de componente. Esto también está disponible en SOLIDWORKS al crear el modelo. El identificador de componente aparece en el árbol de CircuitWorks con el nombre de la instancia. El mismo identificador de componente aparece en el gestor de diseño del FeatureManager de SOLIDWORKS después de modelar los componentes mecánicos en SOLIDWORKS.
Al tener indicadores de identificador de componente en cada componente, obtiene:
- Más precisión al visualizar los resultados de modificación al exportar el ensamblaje de placa desde SOLIDWORKS a CircuitWorks mediante la herramienta Exportar a CircuitWorks. Cualquier modificación de los componentes mecánicos en SOLIDWORKS aparece en el cuadro de diálogo Sincronizar con ECAD y en el árbol de cambios de la ventana CircuitWorks.
- Resultados más precisos al visualizar los resultados de modificación al importar o exportar el ensamblaje de placa desde CircuitWorks a un diseñador de ECAD mediante la herramienta Sincronizar con ECAD. Cualquier modificación de los componentes mecánicos aparece en el cuadro de diálogo Sincronizar con ECAD.
