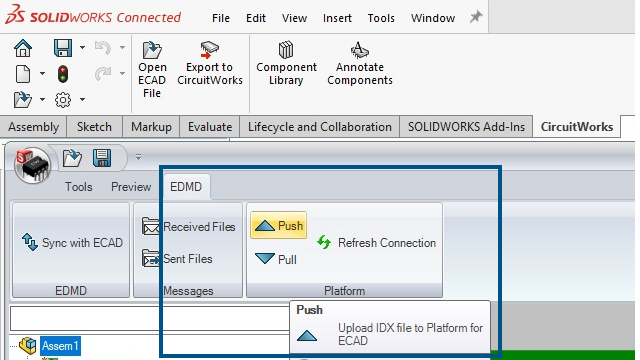

Soporte de SOLIDWORKS Connected para CircuitWorks (2024 FD01) SOLIDWORKS Connected admite funciones adicionales de CircuitWorks. Las herramientas Empujar y Tirar (barra de herramientas EDMD) le permiten enviar y recibir archivos IDX 3 desde ECAD. Asociar modelo enumera los modelos de datos de componentes electrónicos de la 3DEXPERIENCE Platform. Puede asociar cada componente del árbol de CircuitWorks con piezas o archivos de ensamblaje de SOLIDWORKS. Después de asociar un modelo de 3DEXPERIENCE Platform, el asterisco en el árbol de CircuitWorks desaparece. En el panel Propiedades de componentes y en la biblioteca de componentes de CircuitWorks, para el Componente SOLIDWORKS, haga clic en Buscar componente para listar los modelos de datos de componentes electrónicos de 3DEXPERIENCE Platform. Al crear un ensamblaje en SOLIDWORKS Connected, el cuadro de diálogo Abrir muestra los modelos de datos de componentes electrónicos de 3DEXPERIENCE Platform que puede utilizar en el ensamblaje. Contenido Identificadores de componente para comparar modificaciones de componentes mecánicos (2024 SP3) CircuitWorks asigna un identificador de componente temporal (ID comp.) a cada instancia de un componente mecánico si el componente no tiene ya un Identificador de componente asociado. Inserción de tareas en 3DEXPERIENCE Platform Construir modelos (2024 FD01) En CircuitWorks Connected, puede utilizar la herramienta Construir modelo para crear y guardar modelos y componentes de placas en la 3DEXPERIENCE Platform. En versiones anteriores, tenía que guardar el modelo de placa y cada componente por separado. Cambios en el perfil y el recorte de la placa desde CircuitWorks (2024 SP2) CircuitWorks puede generar archivos de cambio MCAD basados en los cambios en el perfil y el recorte de la placa. A continuación, puede enviar estos cambios como archivos IDX 3 a Cadence®Allegro®. Cambios en el perfil y el recorte de la placa desde ECAD (2024 SP3) Los diseñadores de ECAD pueden generar archivos de cambio IDX 3 basados en los cambios en el perfil y el recorte de la placa. Después, puede abrir estos cambios en CircuitWorks. Tema principalCircuitWorks
