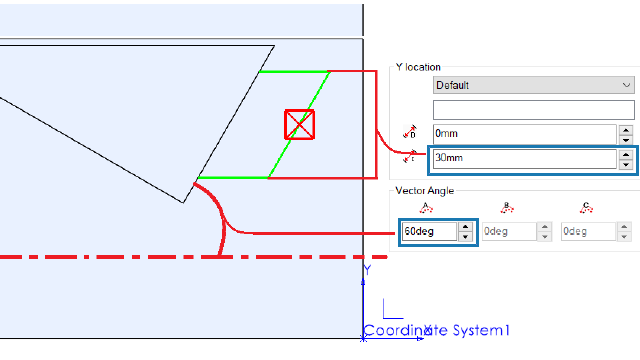

Açı Ölçümü (X Ekseni) ve Açı Ölçümü (Y Ekseni) inceleme aracı, seçili bir yüzey üzerindeki iki nokta arasında döngü oluşturur ve sırasıyla X veya Y eksenine göre yüzün açısını hesaplar.
SOLIDWORKS CAM, iki noktayı seçilen yüzün merkez noktası etrafında simetrik olarak konumlandırır. İşlem Parametreleri iletişim kutusunun İnceleme sekmesinde İnceleme Döngüsü'nün altında, X konumu ve Y konumu için noktalar arasındaki mesafeyi Artımlı Mesafe cinsinden belirleyebilirsiniz.
Seçili düzlemsel yüzün normali, inceleme aracını eklediğiniz düzenin Z eksenine dik olmalıdır.
