探测曲面实体之间的干涉 (2024 SP3)

您可以在装配体和多实体零件的曲面实体之间使用干涉检查。

好处：您可以查找并修复曲面实体的干涉问题。

要检测曲面实体之间的干涉：
  1. 打开曲面实体之间存在干涉的模型或多实体零件。
  2. 单击工具 > 评估 > 干涉检查 。
  3. 转到 PropertyManager，在选项下单击包括曲面实体。
  4. 在所选零部件下，单击计算。
  5. 在结果下，滚动到曲面实体结果的末尾。

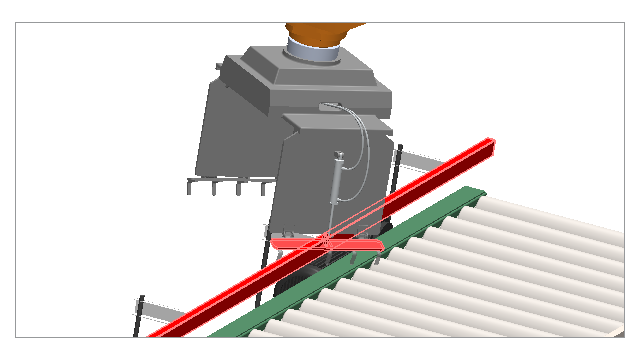

    当您选择曲面干涉时，相交的面会在图形区域中以红色出现。
