使用模型邊線

套用拘束時可以使用直的模型邊線作為參考依據。您可以設定於邊線的方向平移。如為殼化網格，還可指定相對於邊線旋轉。

下表摘述此拘束類型的屬性：

屬性 值
實體的可能自由度 (DOF) 單向平移
薄殼及橫樑的可能自由度 (DOF) 單向平移及單向旋轉
桁架的可能自由度 (DOF) 單向平移
3D 符號
平移 旋轉
可選圖元 頂點、邊線、面及橫樑接合
平移

沿著邊線
旋轉 (僅適用於薄殼及橫樑)

相對於邊線

範例

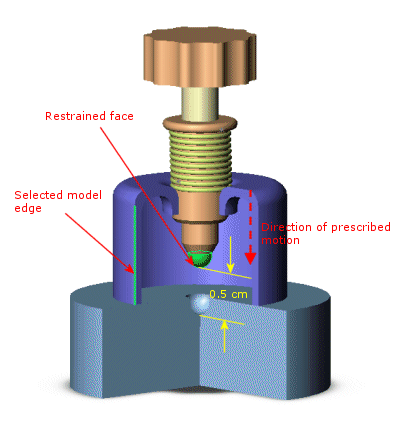

螺釘 (綠色部分) 的所選面會在依所選邊線 (綠色線條) 所指定的方向上移動 0.5cm 的距離。使用預覽來識別方向。使用負值 -0.5cm 使其回移。
