套用拘束時可以使用平坦模型面作為參考依據。您可以設定於面的方向 1 和 2 上平移，以及垂直於面的方向上平移。如為殼化網格，可設定依上述方向為準進行旋轉。
下表摘述此拘束類型的屬性：
| 屬性
|
值
|
|---|
| 實體的可能自由度 (DOF)
|
3 向平移
|
| 薄殼及橫樑的可能自由度 (DOF)
|
3 向平移及 3 向旋轉
|
| 桁架的可能自由度 (DOF)
|
3 向平移
|
| 3D 符號
|
|
|
| 平移
|
旋轉
|
|
| 可選圖元
|
頂點、邊線、面及橫樑接合
|
| 平移
|
 沿著面方向 1
 沿著面方向 2
 垂直於面
|
| 旋轉 (僅適用於薄殼及橫樑)
|
相對於面方向 1
相對於面方向 2
相對垂直於面
|

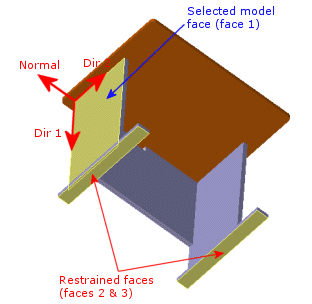

範例
|
|
| 桌腳的底面只能夠於其基準面 (地面) 上移動。
|
您可以使用模型面 1 作為參考依據，將面 2 & 3 沿著面方向 1 (方向 1) 的運動設為零。其餘兩個方向 (方向 2 及正向) 應不做任何指定。
|
更簡單的方法是使用在平坦面上類型，並設定正向平移為零。
