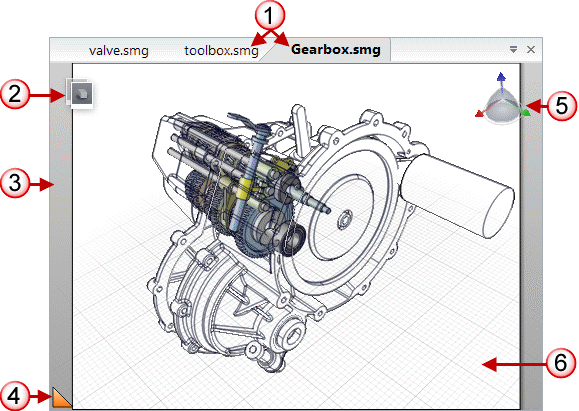

| 1 |
Dokument-Registerkarten |
Die Composer-Multidokument-Benutzeroberfläche ermöglicht Ihnen, mehrere Dokumente auf separaten Registerkarten zu öffnen. Zum Aktivieren eines Dokuments klicken Sie auf seine Registerkarte. Wenn die Registerkarte ausgeblendet ist, klicken Sie auf Geöffnete Ansichten (oben rechts im Viewport), und wählen Sie ein Dokument aus.
|
| 2 |
Modussymbol |
Zeigt den Composer-Arbeitsmodus an. Um den Modus umzuschalten, klicken Sie auf das Symbol.
Anzeigemodus | Zeigt Schnappschüsse des Viewports an. Änderungen an Akteureigenschaften und -position wirken sich nicht auf Animationen aus. Details zu Ansichten finden Sie unter Ansichtenfeld. |
Animationsmodus | Zeigt Szenenanimationen an. Änderungen an den Eigenschaften und der Position eines Akteurs werden zu der Zeit wirksam, die durch die Zeitleiste der Zeitachse angezeigt wird. Details zu Animationen finden Sie unter Zeitachse. |
|
| 3 |
Papierbereich |
Der Papierbereich stellt dar, wie eine Szene auf Papier der angegebenen Größe passt. Die dunkelgrauen Bereiche kennzeichnen den Viewport-Bereich außerhalb der Papierränder. Wählen Sie das Papierformat über Standarddokumenteigenschaften – Papierbereich. Befehle zur Papierbereich-Anzeige und -Navigation befinden sich in der Statusleiste. Siehe Statusleiste und Papierbereich anzeigen und darin navigieren. |
| 4 |
Aktives Viewportfeld |
Das orangefarbene Dreieck kennzeichnet das aktive Viewportfeld. Dies ist nützlich, wenn mehrere Felder vorhanden sind. Siehe Registerkarte "Fenster". |
| 5 |
Kompass |
Mit dem Kompass können Sie orthografische Standardkameraansichten auswählen. Die rote, grüne und blaue Achse geben die X-, Y- und Z-Richtung an. Durch Klicken auf die Flächen oder Achsen des Kompasses wird die Viewportkamera entsprechend gedreht: nach links, rechts, vorne, hinten, oben oder unten. Wenn Sie die Drehung durchführen, dreht sich der Kompass entsprechend mit. Der Kompass wird im Zusammenarbeitsfeld unter Umgebung aufgelistet. Siehe Zusammenarbeitsfeld. Sie können die Kompasseigenschaften im Eigenschaftenfeld einstellen. Siehe Kompasseigenschaften. |
| 6 |
Boden |
Der Bodenakteur verbessert Ihre 3D-Szene, indem er eine Referenzebene für Ihr Modell angibt. Sie können den Boden mit einem Raster, Spiegel oder Schatten erweitern. Der Bodenakteur wird im Zusammenarbeitsfeld unter Umgebung aufgelistet. Sie können die Bodeneigenschaften im Eigenschaftenfeld ändern oder den Boden im Viewport manipulieren, indem Sie ihn auswählen und an seinen Griffen ziehen. Siehe Bodeneigenschaften. |
