Workshop für Abstandsprüfung

In diesem Workshop werden die statische Kollisionserkennung, Abstandsprüfung sowie auch die Mindestabstandstests ausgeführt.

Mit diesem Workshop können Sie hochwertige Service- und Montageverfahren erstellen.

Um diesen Workshop anzuzeigen, klicken Sie auf Workshops > Geometrie > Abstandsprüfung > .

Anmerkung: Dieser Workshop erfordert eine Composer-Check-Lizenz.

Auf dieser Seite wird erklärt:

Arbeitssatz

Mit diesem Arbeitssatz können Sie festlegen, welche Akteure an dem Test teilnehmen sollen.

Anmerkung: Arbeitssatz-Auswahlen werden nicht in Profilen gespeichert.


Befehlsname	Beschreibung
Arbeitssatz	Legt fest, welche Akteure an dem Test teilnehmen sollen. Auswahl prüfen – prüft nur die Akteure der aktuellen Auswahl, des aktuellen Auswahlsatzes oder des aktuellen Hotspots. Auswahl im Vergleich zu allem – prüft Akteure der aktuellen Auswahl, des aktuellen Auswahlsatzes oder des aktuellen Hotspots im Vergleich zu allen anderen Akteuren. Auswahl 1 im Vergleich zu Auswahl 2 – prüft Akteure der aktuellen Auswahl, des aktuellen Auswahlsatzes oder des aktuellen Hotspots im Vergleich zu den Akteuren aus einer anderen Auswahl.

Durch diese Optionen wird der Abstandsprüfungsbereich angegeben.

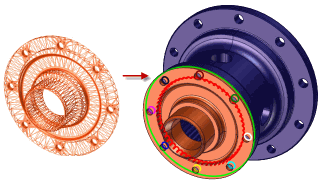

In dieser Abbildung ist sowohl Nur auf sichtbare Akteure als auch Volle Überprüfung ausgewählt.


Befehlsname	Beschreibung
Nur auf sichtbare Akteure	Prüft nur die sichtbaren Akteure. Wenn diese Option deaktiviert ist, werden alle Akteure geprüft.
Alles prüfen	Analysiert Kollisionen für alle Dreiecke der Auswahl, so dass alle Schnittlinien berechnet werden können. Ist diese Option deaktiviert, wird die Kollisionserkennung angehalten, sobald zwei Dreiecke miteinander kollidieren. Anmerkung: Volle Prüfung ist zeit- und speicherintensiv.

Mit Kontrolltyp können Sie festlegen, welcher Test auszuführen ist.


Befehlsname	Beschreibung
Kontrolltyp	Legt fest, welcher Test auszuführen ist; Kollisionstest – identifiziert die Schnittpunkte und Kontakte zwischen den ausgewählten Geometrieakteuren, wobei der Unterschied zwischen CAD-Modellen und der Geometrie berücksichtigt wird. Bei einigen der angezeigten Schnittpunkte könnte es sich um Kontakte auf Basis der Modellpräzision handeln. Der Präzisionswert entspricht dem Sehnenfehler (siehe Verfeinerung). Abstandsprüfung – führt die Analyse aus, und zwar unter Verwendung des Mindestabstands zwischen den Akteuren. Durch diese Analyse werden kollidierte Akteure erkannt, die nicht den Mindestabstand einhalten. Mindestabstand – berechnet den einzuhaltenden Mindestabstand zwischen den verschiedenen Akteuren. Durch diese Analyse werden die kollidierten Akteure identifiziert und auch die in der Auswahl am nächsten befindlichen beiden Akteure. Durch Präzision kann der Bestimmungsschritt zwischen Schnittpunkten und Kontakten festgelegt werden. Dieser Wert wird in Übereinstimmung mit den Qualitätseinstellungen des Modells berechnet (siehe Verfeinerung): Eine höhere Qualitätseinstellung erhöht und eine geringere Qualitätseinstellung verringert die Präzision.

Diese Optionen sind nur mit dem Sicherheitsbericht verfügbar.


Symbol	Befehlsname	Beschreibung
	Berechnen	Führt den ausgewählten Test aus.
	Resultate speichern	Speichert die Ergebnisse im XML-, HTML- oder CVS-Format.
	Resultate laden	Lädt die bereits gespeicherte Abstandsresultatsdatei, um eine Neuberechnung zu vermeiden.
	Resultat anzeigen/ausblenden	Zeigt die Resultate an oder blendet sie aus.
	Ausgewähltes Resultat nur als Geist zeigen	Zeigt die ausgewählten Resultate als Geister an.
	Interaktion erstellen	Erstellt interaktive Schnittpunktakteure für die ausgewählten Resultate (siehe auch Mehrzeilige Erstellung).
	Alles löschen	Löscht die ganze Abstandsprüfungssitzung.
	Mehrzeilige Erstellung	Erstellt einen interaktiven Schnittpunktlinien-Akteur für jeden Schnittpunkt zwischen zwei Akteuren. Um nur eine Schnittpunktlinie für alle Schnittpunkte zwischen den Akteuren zu erstellen, muss diese Option deaktiviert werden.
	Resultatspalten	Zeigt die Kontakte und Schnittpunkte an. Klicken Sie auf ein Resultat, um die Akteure in der Szene anzuzeigen. Klicken Sie mit der rechten Maustaste auf ein Resultat, und klicken Sie dann auf Daten ausfüllen, um Bemerkungen hinzuzufügen oder einen Status auszuwählen (Unbestimmt, Relevant oder Irrelevant).
