Animationen durch Animieren einzelner Akteure erstellen

Sie können Animationen erstellen, in denen Sie Akteure einzeln animieren.

Anmerkung: Sie können auch die vordefinierten Animationen aus der Animationsbibliothek verwenden. Siehe Vordefinierte Animationen erstellen.

Anmerkung: Die Zeitachse ist nur im Animationsmodus aktiv. Klicken Sie im Anzeigemodus auf Auf Animationsmodus umschalten oben links im Viewport oder klicken Sie auf Animation auf der Registerkarte Start. Das Zeitachsenfeld ist standardmäßig unten im Composer-Fenster verankert.

Diese Aufgabe zeigt Ihnen, wie Sie:

Vorbereitende Schritte: Stellen Sie sicher, dass der Animationsmodus aktiviert ist.
Siehe auch
Über Szenarios
Registerkarte "Animieren"
Zeitachsen-Befehle

Eine einfache Animation erstellen

In diesem Abschnitt wird das Erstellen einer einfachen Animation mit Positionierung und Farbgebung beschrieben.

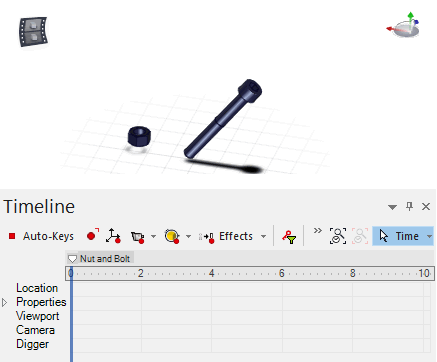

Nehmen Sie als Beispiel die folgende Szene mit zwei Akteuren, eine Mutter und eine Schraube.

  1. Ziehen Sie die Zeitleiste auf 10,0".

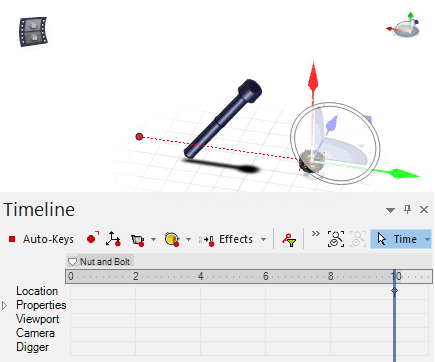

  2. Verschieben Sie die Mutter entlang der grünen Achse.
  3. Wenn Automatische Schlüssel deaktiviert ist, klicken Sie auf Positionsschlüssel festlegen, um den Schlüssel zu erstellen.

    Anmerkung: Wenn Automatische Schlüssel aktiviert ist, werden Schlüssel automatisch erstellt, sobald Sie Eigenschaften und Positionen von Akteuren ändern.

    Die rote gepunktete Linie stellt die Bewegungsachse der Animation dar.



  4. Klicken Sie auf Abspielen, um die Animation zu starten. (Zeitachsen-Symbolleiste).

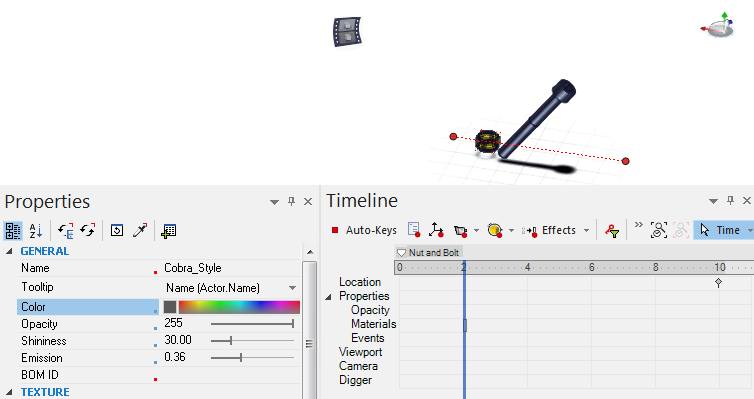

  5. Gehen Sie zurück zum Zeitwert 2,0" und legen Sie für die Mutter einen Farbschlüssel fest, indem Sie im Eigenschaftenfeld die Option Farbe auswählen und anschließend in der Zeitachsen-Symbolleiste auf Schlüssel festlegen klicken.
    Daraufhin wird die graue Farbe der Mutter aufgezeichnet.

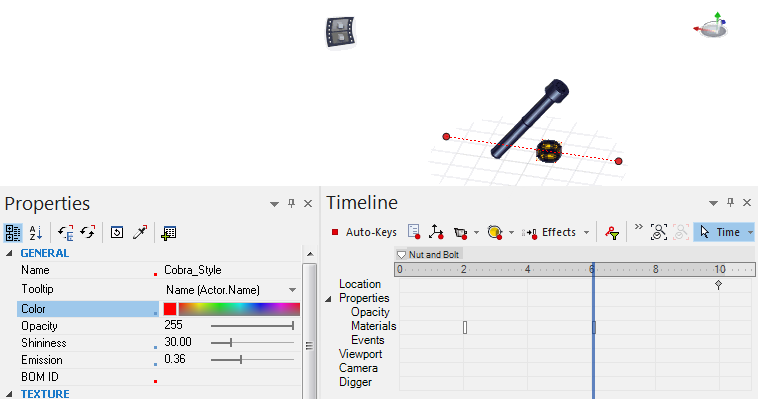

  6. Gehen Sie zum Zeitwert 6,0", ändern Sie die Farbe der Mutter in Rot, und erstellen Sie einen weiteren Eigenschaftsschlüssel.



    Anmerkung: Sie können andere Akteur-Eigenschaften wie z. B. Materialien oder Ereignisse festlegen.

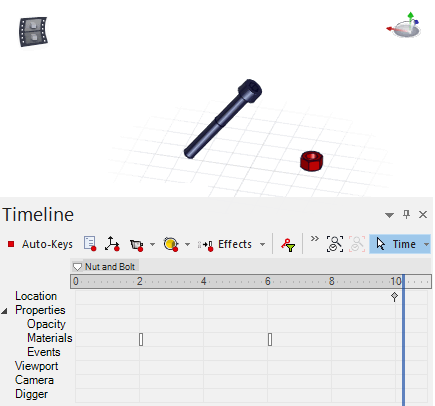

  7. Spielen Sie die Animation ab.
    Die Farbe und Position der Mutter werden gleichzeitig animiert.

Anmerkungen:
  • Bei Animationen werden keine Änderungen der Sichtbarkeit der Akteure erfasst (Befehle Sichtbarkeit, die h-Taste oder Aktivieren/Deaktivieren der Kontrollkästchen im Strukturfeld und im Zusammenarbeitsfeld). Diese Aktionen stellen keine Eigenschaftsänderungen dar. Um Akteure in Animationen ein- bzw. auszublenden, zeigen Sie, während der Animationsmodus aktiviert ist, alle an der Animation beteiligten Akteure an (Alles zeigen oder Akteure einzeln anzeigen). Legen Sie anschließend nach Bedarf Akteurschlüssel des Typs Deckkraft fest.
  • Eine Animation kann über maximal drei Schnittebenen verfügen.
  • Rendering-Modi sind nicht animiert. Wenn mehr als eine Ansicht in die Zeitachse eingefügt wird, wird nur der Rendering-Modus der letzten Ansicht verwendet.
  • Nach Fertigstellung einer Animation ist es sinnvoll, die ungenutzten Schlüssel zu entfernen.

Einen Pfad aus einer Linie erstellen

In diesem Abschnitt wird beschrieben, wie ein Pfad aus einer vorhandenen Linie erstellt wird.

Die folgende Szene dient als Beispiel.

  1. Im Animationsmodus positionieren Sie die Zeitleiste an der gewünschten Zeit.
  2. Wählen Sie einen oder mehrere Akteure oder die Kamera aus.
  3. Klicken Sie auf Animieren > Pfad von Linie erzeugen (Geschwindigkeit linear).
  4. Klicken Sie auf eine Polylinie oder Linie, die auf Geometrie erkannt wurde.
    Ein Pfad wird für die ausgewählten Akteure sowie für die entsprechenden Schlüssel auf der Positionsschiene erstellt.



Kameraschlüssel erstellen

In diesem Abschnitt wird das Erstellen eines Kamerschlüssels beschrieben.

  1. Klicken Sie auf Animieren > Kameraschlüssel erstellen.
  2. Optional: Sie können ein Raster erstellen, das die Kamerapositionierung erleichtert.
  3. Ziehen Sie die Zeitleiste auf die gewünschte Zeit.
  4. Klicken Sie auf diesen Befehl.
  5. Klicken Sie in die Szene, um die Kamera zu positionieren und klicken Sie erneut, um das Ziel auszuwählen.
  6. Ändern Sie im Eigenschaftenfeld die Pfadeigenschaften nach Bedarf.
  7. Verschieben Sie die Zeitleiste und erstellen Sie weitere Schlüssel, oder drücken Sie nach Abschluss Esc.
  8. Bearbeiten Sie den Kamerapfad nach Bedarf, indem Sie die roten Pfadanker () ziehen.
