Eine Detailansicht zeigt einen bestimmten Bereich der Zeichnung in einem vergrößerten Maßstab.
Sie können den Befehl AM_Detail verwenden, um eine Detailansicht aus einem bestimmten Bereich einer Zeichnung zu generieren.

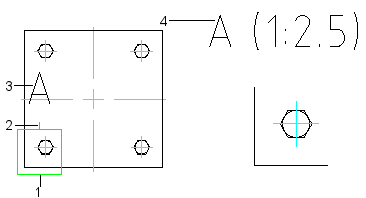

Der Befehl erstellt die folgenden Elemente:
| Beschriftung |
Element |
| 1 |
Detailbegrenzung |
| 2 |
Hinweislinie für Beschriftungen |
| 3 |
Detailansichts-ID |
| 4 |
Detailansichtsetikett |
In der Detailansicht ignorieren Bemaßungen den Skalierungsfaktor. Um die korrekten Bemaßungswerte anzuzeigen, verwenden Sie eine Bemaßungsart entsprechend der Skalierung der Detailansicht.
Wenn Sie eine Detailbegrenzung löschen, löscht DraftSight nicht die entsprechende Detailansicht. Wenn Sie eine Detailansicht löschen, löscht DraftSight die entsprechende Detailbegrenzung und das Detailansichtsetikett.
Um den Bereich aus der Zeichnung festzulegen, legen Sie einen der folgenden Werte fest:
- Kreisförmige Begrenzung
- Rechteckige Begrenzung
- Kreis, Ellipse oder geschlossene Polylinie
