Esempio di definizione di uno schema etichette

Questo esempio mostra la definizione di uno schema per un'etichetta di condotto.

1. Procedere in uno dei modi seguenti:
   • Fare clic su Instradamento > Strumenti di instradamento > Routing Library Manager , quindi fare clic su Gestione schema etichette .
   • Dal menu Start di Windows, andare a Strumenti SOLIDWORKS versione > SOLIDWORKS versione Routing Library Manager > Gestione schema etichette .
2. Per Nome dello schema, immettere Example.
3. Fare clic su Create Scheme (Crea schema).
4. In Vista schema, selezionare Esempio.
5. In Tipo di schema etichette, selezionare Condotti, perché si tratta di un'etichetta per un condotto.

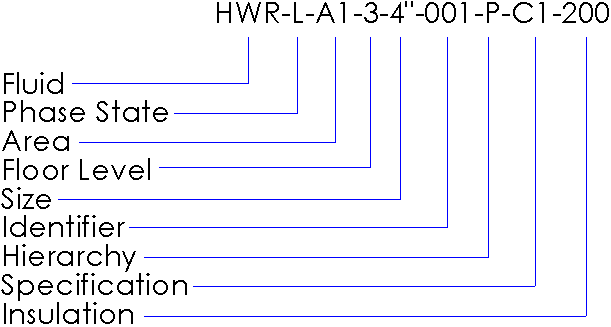

6. Per Immettere un'etichetta di esempio, immettere HWR-L-A1-3-4”-001-P-C1-200.
7. In Definisci campi:
   1. in Nome campo, selezionare Fluido, perché questa è la prima sottoetichetta nell'etichetta.
   2. In Delimitatore campo, selezionare Carattere aspecifico e immettere - (trattino) nella casella. Si inserisce un trattino perché i trattini sono i delimitatori tra le sottoetichette nell'etichetta.
   3. Verificare che in Dati campo sia inserito HWR-. Se c'è un errore, verificare di aver effettuato le selezioni appropriate in Delimitatore campo.
8. Fare clic su Aggiungi all'etichetta.
   HWR- viene visualizzato in blu in Valori campo etichetta di esempio e in Vista schema.
9. Ripetere i passi dal 7 al 9 per le sottoetichette seguenti nell'etichetta. Impostare Nome campo su Personalizzato e immettere un Nome campo personalizzato per Livello del piano e Gerarchia.

   Sottoetichetta	Nome campo
   L	Stato Fase
   A1	Area
   3	Floor Level (Livello del piano)
   4"	Dimensione
   001	Identificativo
   P	Gerarchia
   C1	Specificazione
   200	Isolamento

10. Fare clic su Salva.
