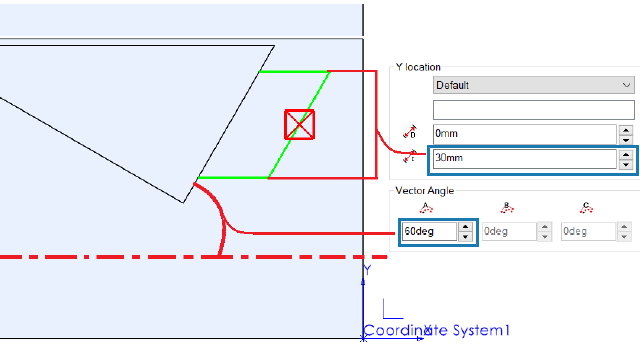

I cicli della sonda Misurazione dell'angolo (asse X) e Misurazione dell'angolo (asse Y) eseguono la misurazione di due punti su una superficie selezionata e calcolano rispettivamente l'angolo della faccia in relazione all'asse X o Y.
SOLIDWORKS CAM posiziona i due punti simmetricamente intorno al centroide della faccia selezionata. Nella finestra di dialogo Parametri lavorazione, nella scheda Sonda, in Ciclo sonda, è possibile specificare la distanza tra i punti in Distanza incrementale per la Posizione X e la Posizione Y.
Il piano normale rispetto alla faccia planare selezionata deve essere perpendicolare all'asse Z dell'impostazione di inserimento della sonda.
