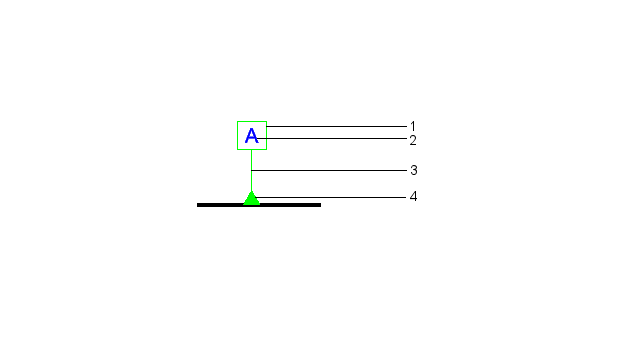

Comandi di identificazione dei riferimenti (solo su DraftSight Mechanical) (2024 SP1) È possibile utilizzare i comandi di identificazione dei riferimenti per aggiungere un identificatore di riferimento e allegarlo alle aree di un disegno. Un riferimento è un piano, una linea retta o un punto utilizzato come riferimento per misurare e individuare le entità geometriche e le tolleranze geometriche. È possibile usare i seguenti comandi: AM_DatumIdentifier per creare simboli di identificazione dei riferimenti. AM_DatumIdentifierEdit per modificare simboli di identificazione dei riferimenti. I simboli di identificazione dei riferimenti identificano le funzioni di riferimento per i simboli della cornice di controllo della funzione. Ad esempio, è possibile utilizzare un simbolo di identificazione dei riferimenti per contrassegnare il centro di un foro. Gli elementi dei simboli di identificazione dei riferimenti includono: 1 Cornice quadrata 2 Identificativo di riferimento per massimo due lettere maiuscole 3 Freccia direttrice 4 Simbolo triangolare Quando si crea un simbolo di identificazione dei riferimenti in un disegno, il software genera un'etichetta contenente l'identificatore di riferimento racchiuso in un rettangolo. L'identificatore di riferimento viene visualizzato in tutte le cornici di controllo della funzione che utilizzano il riferimento. Una linea di associazione collega l'etichetta al riferimento sul disegno. La linea di associazione può includere un triangolo pieno o vuoto. La posizione del triangolo indica il riferimento corrispondente. È possibile allegare i simboli di identificazione dei riferimenti a: Una superficie o una linea di estensione di una superficie Linee visibili come linee di estensione, quote o assi Un foro, una linea di associazione che punta a un foro o una cornice di controllo della funzione Argomento principaleDraftSight
