Comando Linea di sezione (solo DraftSight Mechanical) (2024 SP1)

È possibile creare una linea di sezione sul piano di taglio della sezione e inserire l'etichetta della vista in sezione corrispondente nell'area di disegno.

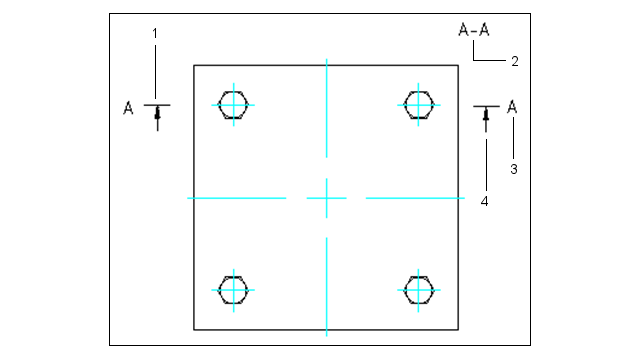

Immettere il comando AM_SectionLine per disegnare le linee di sezione. Il comando crea le seguenti entità:
Entità Descrizione
1 Linea di sezione
2 Etichetta vista in sezione
3 Identificatore vista in sezione
4 Freccia di direzione
Il comando consente di controllare l'aspetto delle diverse entità della linea di sezione, come frecce, linee e nome. È possibile creare più sezioni su un'entità per i seguenti tipi di viste in sezione:
Tipo di vista in sezione Descrizione
Sezione completa Il piano di taglio passa attraverso l'intera lunghezza dell'entità.
Sezione allineata Due piani di taglio non paralleli passano attraverso l'entità. Usare queste sezioni sulle entità cilindriche.
Metà sezione Il piano di taglio passa attraverso una porzione dell'entità alla sezione.
Sezione di offset Il piano di taglio si piega per passare attraverso le funzioni dell'entità. Utilizzare queste sezioni sulle entità che non sono in linea retta.
