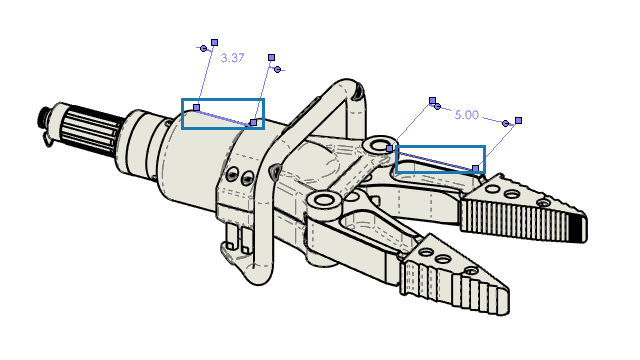

Quando si seleziona una quota, è possibile evidenziare anche gli elementi associati.
La funzione non supporta le seguenti quote:
- DimXpert o quote di schizzo, come le quote di esecuzione angolare e le quote dell'ordinata
- Filettature cosmetiche
- Quote di funzione
- Evidenziazione bloccata per i punti finali del bordo della silhouette
- Bordi o punti di riferimento bloccati per le quote legacy in modalità Interrompi vista e Dettagli
Per evidenziare gli elementi referenziati:
- Fare clic su .
- Selezionare Evidenzia gli elementi associati sulla selezione delle quote di riferimento.
