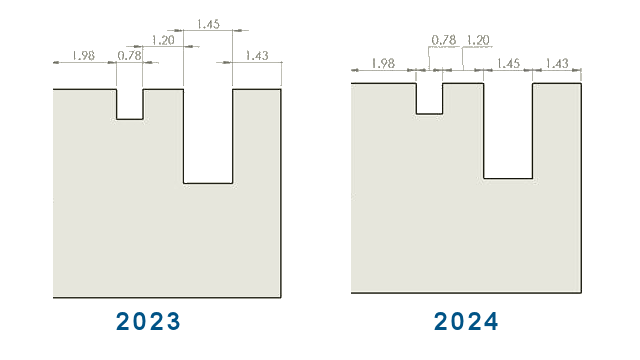

È possibile garantire che le quote a catena restino collineari anche in caso di spazio limitato.
Quando il testo della quota e le frecce si sovrappongono, è possibile selezionare le opzioni per il migliore adattamento.
Per mantenere collineari le quote a catena quando il testo della quota si sovrappone:
- Fare clic su .
- In Opzioni di collinearità, selezionare Delimita automaticamente il testo quando lo spazio è limitato.
Per gli standard ISO e ANSI, questa opzione è selezionata per impostazione predefinita.
Per mantenere collineari le quote a catena quando le frecce si sovrappongono:
- Fare clic su .
- In Opzioni di collinearità, selezionare Quando la testa della freccia si sovrappone, sostituisci automaticamente la parte finale della testa con: e specificare un'opzione:
- Punti. Sostituisce le frecce con punti.
- Tratti obliqui. Sostituisce le teste della freccia con tratti obliqui.
Per gli standard ISO, questa opzione è selezionata per impostazione predefinita.
