È possibile riconnettere le quote svincolate in modo da rendere il processo più affidabile. È possibile ricollegare le quote che non sono svincolate allo stesso modo.
La funzione non supporta:
- Quote importate
- Quote DimXpert
- Quote di catena
- Quote lineari simmetriche diametro
- Quote lunghezza percorso
Per riconnettere le quote svincolate:

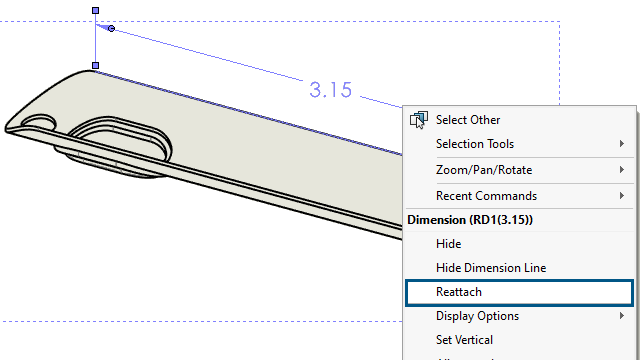

- Fare clic con il pulsante destro del mouse sulla quota svincolata, quindi fare clic su Riattacca.
SOLIDWORKS® evidenzia il punto svincolato con una X sulla prima linea di estensione.
- Selezionare un punto sul modello per ricollegare il punto svincolato.
Il punto svincolato si ricollega alla nuova selezione.
SOLIDWORKS evidenzia il punto svincolato con una X sulla linea di estensione successiva.
- Selezionare un punto sul modello per ricollegare il punto svincolato.
Il punto svincolato si ricollega alla nuova selezione.
