[ビュー] ウィンドウ枠

[ビュー] ウィンドウ枠では、アクティブなドキュメントのビューを管理できます。

［ビュー］ウィンドウ枠を表示するには、ウィンドウ > 表示/非表示 > ビュー をクリックします。

このページで扱う内容:

参照
ビューについて
ビュー ワークショップ

ツールバー コマンド

［ツールバー］コマンドではビューを管理できます。

アイコン コマンド名 説明
ビューを作成（Create View） ビューポート全体の状態をキャプチャするビューを作成します。このコマンドは、［ビュー］ワークショップで、キャプチャしたすべてのアイテムを使用してビューを作成するのと同じです（ウィンドウにフィット および BOM 記述 の設定は関係ありません）。
ヒント: ［ビュー］ウィンドウ枠のビューの並びを変更するには、ビューを新しい位置にドラッグします。
カメラのビューを作成（Create Camera View） カメラ位置のみをキャプチャするカスタム ビューを作成します。このコマンドは、［ビュー］ワークショップで、選択した カメラ のみを使用してビューを作成するのと同じです。
ビューを更新（Update View） 現行のシーンを使用して、選択したビュー内のキャプチャしたすべてのアイテムを更新します。このコマンドは、［ビュー］ワークショップで、ビュー設定を復元 をクリックした後にビューを更新するのと同じです。
注: 表示されているオブジェクトのプロパティのみがビューに格納されます。
選択したアクターでビューを更新（Update Views with Selected Actors） 選択したアクターのすべてのプロパティおよび可視性を使用して、選択したビューを更新します。このコマンドは、[ビュー] ワークショップで、次の設定を使用してビューを更新するのと同じです。
  • アクター（Actors）
  • 適用先（Apply to）: 現行の選択（Current Selection）
  • 公開範囲
  • プロパティ: すべて
注: 表示されているオブジェクトのプロパティのみがビューに格納されます。
ビュー コレクションの作成（Create View Collection） ［ビュー］ウィンドウ枠でビューを整理するコレクションを作成します。
すべてのビューを再描画（Redraw All Views） すべてのビューのサムネイル イメージをリフレッシュします。これは、モデルを更新した場合に便利です。
前のビューへ移行（Go to Previous View） 前のビューを表示します。
ビューを再生（Play Views） ビューを 1 個ずつ再生します。停止するには、ビューを停止 をクリックするか、または Esc キーを押します。
ビューを停止（Stop Views） ビューの再生を停止します。
次のビューへ移行（Go to Next View） 次のビューを表示します。スペース バーを押して、次のビューを表示することもできます。

右クリック コマンド

追加のコマンドを表示するには、ビューを右クリックします。

アイコン コマンド名 説明
ビューを更新（Update View） ツールバー コマンドを参照してください。
選択したアクターでビューを更新（Update Views with Selected Actors） ツールバー コマンドを参照してください。
N/A 未使用プロパティを削除（Delete Unused Properties） 基準（デフォルト）値と重複しているすべてのプロパティを、すべての標準ビューから削除します。このコマンドは、カスタム ビューには影響を与えません。ドキュメントをパブリッシュする前にこのコマンドを使用すると、ファイル サイズを抑制し、パフォーマンスを向上させることができます。
注: ドキュメントの作成中にこのコマンドを使用すると、ビューの動作に影響を与える可能性があります。次に例を示します。
  1. 基準色が青のアクターで始めます。

    基準プロパティは、アクター定義に含まれており、ビュー定義には保存されていません。

  2. このアクターを赤に変更します。
  3. ビューを作成します。

    このビューには、基準ではない赤の色プロパティが保存されます。基準色は青のままです。

  4. 赤を基準色として設定します（基準プロパティとして設定 コマンド）。
  5. [ビュー] ウィンドウ枠で右クリックし、[未使用プロパティを削除] をクリックします。

    ビューの色プロパティが基準値と一致するため（どちらも赤）、赤のプロパティはビュー定義から削除されます。

  6. アクターを緑に変更し、緑を基準色として設定します。ビュー定義は更新しません。
  7. アクターを紫に変更します。ビュー定義は更新しません。
  8. （たとえばビューをビューポートにドラッグして）ビューをアクティベートし、新規ビューの作成を求めるプロンプトが表示される時に、[いいえ] をクリックします。

    このビューには、ステップ 6 で設定した基準値を上書きする色が定義されていないため、アクターは緑になります。ただし、ステップ 5 をスキップした場合は、ステップ 3 で基準ではない赤のプロパティをビューにキャプチャしているため、アクターは赤になります。
N/A コレクションに追加（Add Collection） 新しいコレクションを作成します。
N/A コレクションを削除（Delete Collection） 選択したコレクションを削除します。コレクションを削除すると、コレクション内のすべてのビューはその上のコレクションに追加されます。
N/A コレクションの名前を変更（Rename Collection） コレクションの名前を変更します。
N/A コレクションを有効化（Activate Collection） コレクションを有効化します。ビューを作成（Create View）、カメラのビューを作成（Create Camera View）、または［ビュー］ワークショップによって作成された新しいビューはアクティブなコレクションに追加されます。
N/A コレクションの無効化（Deactivate Collection） コレクションを無効化します。どのコレクションでも無効化されると、デフォルトで最初のコレクションが有効化されます。［ビュー］ウィンドウ枠には、アクティブなコレクションが常に 1 つあります。
注: コレクションを無効化しても、ビューは削除されません。
N/A すべてを展開 すべてのコレクションを展開します。
N/A すべてを省略（Collapse All） すべてのコレクションを折りたたみます。
N/A ビューをコピー（Copy Views） 選択したビューをコピーします。そのビューを貼り付けて、新規ビューを作成することができます。
N/A ビューを貼り付ける（Paste Views） 前にコピーしたビューを貼り付けます。
注: Composer の外部にビューを貼り付けることはできません。
N/A ビューをマージ（Merge Views） 選択したビューをマージして新規ビューを作成します。2 つのビューに同じプロパティがあり、それらの値が異なっている場合は、最初に選択したビューの値が使用されます。ビューをマージして新規ビューを作成するには、2 つ以上のビューを選択し、その選択を右クリックし、[ビューをマージ] をクリックします。標準ビューとカスタム ビューのマージの場合も同じルールに従います。
ヒント:
  • ビューを別のビューにドラッグして、ビューをマージすることもできます。ビュー A をビュー B の上にドラッグすると、ビュー B の名前がビュー B + ビュー A に変更されます。
  • マージしたビューを作成する開始点として、空のビューを使用できます。
空のビューを作成（Create Empty View） ビューのマージの開始点として使用するために、空のビューを作成します。空のビューを作成し、その空のビューの上に各ビューをドラッグします。
ビューを削除（Delete Views） 選択したビューを削除します。
N/A すべてのビューを削除（Delete All Views） すべてのビューを削除します。
N/A ビューの名前を変更（Rename View） 選択したビューの名前を変更します。
N/A ビューをエクスポート（Export Views） 他のプロジェクトで再使用するために、選択したビューを .smgView ファイルにエクスポートします。
N/A ビューをインポート（Import Views） アクティブなドキュメントに、ビューをインポートします。アクターの識別は、（.smgView ファイルの Ident で指定されているように）GUID に基づきます。GUID の一部に一致させるには、[ビューをインポート] ダイアログ ボックスで、[強制分解] を選択します。たとえば、ビューの GUID が a.b.c の場合は、サブプロダクト「c」のみに適用できます。
N/A ビューをロック（Lock Views） 選択したビューをロックします。ビューがロックされている場合は、ビュー プロパティを変更できません。
N/A ビューをロック解除（Unlock Views） 選択したビューをロック解除します。
N/A ビューに移動（Go to View） 選択したビューをビューポートに表示します。
ヒント: ビューをダブルクリック、またはビューをビューポートにドラッグして、ビューを表示することもできます。

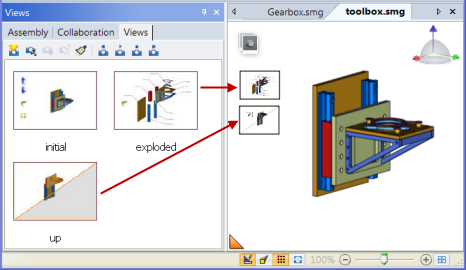

N/A イメージ 2D パネルを作成（Create Image 2D Panel） イメージ 2D パネルを view:// event リンクを使用して作成することによって、選択したビューとリンクするサムネイル イメージを作成します。パネルは、ビューポートまたはペーパー空間の左上隅に配置されます。ビューの変更時にパネルのイメージを更新するには、高解像度イメージ ワークショップでパネルを選択し、更新 をクリックします。『高解像度イメージ ワークショップ』を参照してください。

まったく異なるイメージを指定するには、パネルの マップパス（Map path）プロパティを変更します（プロパティパネル）。

ヒント: Ctrl キーを押したままビューをビューポートにドラッグして、イメージ 2D パネルを作成することもできます。
N/A ビューへのリンクを作成（Create Link to View） view:// イベント リンクの作成によって、選択したアクターを選択したビューへリンク付けます。
ヒント: Ctrl キーを押したままビューをアクターの上にドラッグして、ビューへリンク付けることもできます。
ビューモード(View Mode) ビュー モードとアニメーション モードを切り替えます。
ヒント: ビューポートの左上隅のアイコンをクリックして、モードを切り替えることもできます。
N/A サムネイルを拡大（Enlarge Thumbnails） ビューのサムネイルを拡大します。[+] を押してサムネイルを拡大することもできます。
N/A サムネイルを縮小（Reduce Thumbnails） ビューのサムネイルを縮小します。[-] を押してサムネイルを縮小することもできます。
