名前
-
アクター名を指定します。この名前はデフォルトのツールチップ テキストであり、コラボレーション ツリーまたはアセンブリ ツリーに表示されます。
|
-
フリーズ
-
ビューポート内でのアクターの選択を禁止します。アクターは、［コラボレーション］ウィンドウ枠で選択できます。プロパティ値は変更できますが、アクターをドラッグして移動することはできません。未解凍のアクターは、マグネット ラインに引き寄せられません。次のいずれかを選択します。
|
フリーズしない
|
アクターをフリーズしません。 |
|
フリーズ
|
Composer Player および Composer で、アクターがフリーズされます。 |
|
プレイヤーのみでフリーズ
|
Composer Player（および 設計モード がオフになっている Composer）のみでアクターがフリーズされます。 |
|
-
不透明度
-
不透明度を 0（透明）から 255（ソリッド）の範囲で指定します。
|
-

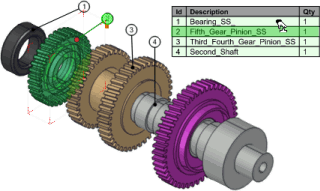

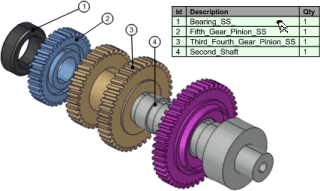

モデルのハイライト
-
BOM テーブル内の対応する行の上にカーソルを置いたときに、形状アクターおよびバルーンをハイライトします。ハイライトを無効にするには、このオプションをクリアします。  |  | | 無効 | 有効 |
注:
- アプリケーション プリファレンスも有効である必要があります。
- BOM ハイライトは一方向の機能です。形状アクターまたはバルーンをハイライトしても、BOM テーブルの対応する行はハイライトされません。
|
-
更新
-
更新が自動的に実行されない場合、BOM テーブルを更新します。テーブルを更新するには、[適用] をクリックします。
|
|
フィルター
|
-
表示バルーンをフィルター
-
表示バルーンを持つ形状アクターに関してのみ、BOM テーブル エントリを表示します。バルーンの表示が変化すると、BOM テーブルが自動的に更新されます。 注:
バルーンが表示されていない場合には、BOM テーブル全体が表示されます。
|
-
BOM ID バルーン
- （表示バルーンをフィルター（Filter on visible callouts）が選択されている場合に使用可能）。BOM テーブル エントリは、BOM ID を表示する表示可能なバルーンを持つ形状アクター（つまり、バルーンのテキスト（Text）プロパティが BOM ID に設定されているアクター）に対してのみ表示されます。
|
|
テキスト
|
-
フォント
-
BOM テーブル テキストのフォント ファミリー、スタイル、および最大サイズを指定します。実際のフォントは、テーブルの内容およびテーブルに割り当てられたスペースに依存して小さくなる可能性があります。
|
-
サイズ
-
テキスト サイズをポイント単位で指定します。デフォルトのサイズは、フォント サイズ（（デフォルト）ドキュメント プロパティ - ペーパー スペース）によって指定されます。
注:
-
フォント（サイズ）とサイズ プロパティはリンクされています。
- Composer ファイルではサイズはピクセル数として保存されるため、画面解像度（DPI）を変更するとレンダリングされるテキストのサイズが変化します。
|
|
位置決め
|
-
ポジション
-
ビューポート内で BOM テーブルが位置する場所を指定します。
- ［フリー］ - パネルの位置指定およびサイズ変更を手動で行えます。左、上、幅、および高さの各プロパティ（ミリメートル単位）は、［フリー］を選択した場合のみ使用できます。
- ［下］、［上］、［左］、［右］ - パネルを指定した位置に配置します。専用紙スペース (%) プロパティにより、パネル サイズが決まります。
注:
パネル サイズにより、BOM テーブルの最大サイズが定義されます。実際の BOM テーブルは、テーブルの内容および指定されたフォント サイズに依存して小さくなる可能性があります。
|
-
専用紙スペース (%)
-
（［位置］が［フリー］の場合は使用不可）。BOM テーブルが専有できる紙スペースの、最大パーセンテージを指定します。実際の BOM テーブルは、テーブルの内容および指定されたフォント サイズに依存して小さくなる可能性があります。
注:
必要な場合、このオプションは フォント サイズよりも優先されます。
|
-
左
-
ペーパー空間の左側からの距離をミリメートル単位で指定します。
|
-
上
-
ペーパー空間の上端からの距離をミリメートル単位で指定します。
|
-
幅
-
パネル幅をミリメートル単位で指定します。
|
-
高さ
-
パネルの高さをミリメートル単位で指定します。
|
|
影
|
-
表示
-
2D パネルの下に影を表示し、アクターに 3D 効果を付与します。  |  | | 無効 | 有効 |
|
-
プリセット
-
影プロパティの定義済みの組み合わせを選択できます。  | 右下 |  | ハロ |  | 下 |  | バンプ |  | ユーザー（プリセットを修正したときに、自動的に選択されます） |
|
-
距離
-
パネルの中央に対して相対的に、ミリメートル単位で影のオフセットを指定します。  |  | | 3 mm | 15 mm |
|
-
方向
-
パネルの右側に対して相対的に、角度（º）で影の位置を指定します。
|
-
不透明度
-
0（透明）から 255（不透明）の間で影の不透明度を指定します。  |  | | 50 | 255 |
|
-
ブラー
-
0（ブラーなし）から 20（強いブラー）の間で、影のシャープネスを指定します。  |  | | 0 | 20 |
|
|
BOM カラー
|
-
ヘッダーのテキストの色
-
ヘッダー行のテキスト色を指定します。  |  | | デフォルト色 | カスタム色 |
|
-
ヘッダーを塗りつぶす色
- ヘッダー行の塗りつぶし色を指定します。
|
-
行のテキストの色
- ヘッダーを除くすべての行のテキスト色を指定します。
|
-
奇数行を塗りつぶす色
- 奇数行の塗りつぶし色を指定します。
|
-
偶数行を塗りつぶす色
-
偶数行の塗りつぶし色を指定します。
|
