アクターのハイライトおよび選択

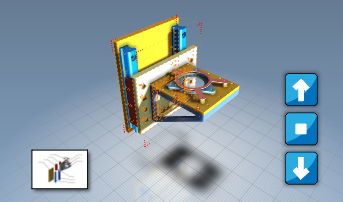

パーツが緑色でハイライトされ、ツールチップが表示されます。Composer では、アクターのタイプによってハイライトの方法が異なります。

アクターが一時的に消えます。これは、アクターの背後に隠れているアクターを表示するために便利です。

アクターが再び表示されます。

パーツがオレンジ色でハイライトされます。

これで 2 つのアクターが選択されました。

［Shift］とクリックによって、選択が逆転します。

ビューポートに LPattern2 だけが表示されます。

注: アイコン付きのリボン ボタンにはコマンド メニューがあります。場合によっては、それらのボタンがコマンドにも結び付けられており、メニューにアクするには、 アイコンをクリックする必要があります。それ以外の場合は、ボタン全体がメニューにアクセスします。

すべてのアクターが再表示され、LPattern2 がゴースト（半透明）モードで表示されます。

アセンブリ パネルにアセンブリ構造が示されます。

これで、すべてのモデル コンポーネントを表示できるようになりました。

アセンブリ ツリー内のコンポーネント名が事前選択されます（名前に下線が付き、ビューポート内の対応するアクターがハイライトされます）。

ツリー内のコンポーネント名がハイライトされ、ビューポート内の対応するアクターが選択された状態になります。ビューポートまたはアセンブリ ツリーから、形状アクターをハイライトし、選択できます。ビューポートまたはコラボレーション ツリーから、コラボレーション アクターをハイライトし、選択できます。

コンポーネントがビューポートから消えます。アクターの表示状態は、アセンブリ パネルとコラボレーション パネル、およびビューポートから制御できます。
