ビュー ナビゲーターを使用したビュー方向の変更
ビュー ナビゲーターでは、モデルのビュー方向を簡単に変更することができます。
- モデルの標準ビューと等角投影ビューを切り替えます
- 等角投影ビューが WCS を基準にするか、アクティブな CCS を基準にするかを制御します
- 投影モードを設定します
- デフォルト ビューを定義します（ホーム ビュー）
モデルの標準ビューと等角投影ビューの切り替え
ビュー ナビゲーターには、モデルのビューをすばやく変更するため、事前に定義されたビュー方向のセットが用意されています。
- インナー リングでは、上面ビューと下面ビューを設定できます。
- アウター リングには 8 つのセクター セットがあり、モデルの標準ビューと等角投影ビューを。迅速に切り替えることができます。アウター リングの各セクターは、ビューに対応します。セクターをクリックすると、対応するビューにシーンが移動します。
ビュー投影モードの変更
ビュー ナビゲーターには、次の 2 つのビュー投影モードがあります。
- 平行（Parallel）。平行投影は、投影線が互いに平行な投影です。平行投影は、エンティティの正確なビューを提供します。
- 透視図（Perspective）。透視投影は、ビュー平面の相対位置によって異なります。透視投影ではエンティティのサイズが保持されないため、より現実的に表現できます。距離が長いほど、エンティティは小さくなります。
ビュー投影モードを変更するには:
- ビュー ナビゲーターを表示します。
- ビュー ナビゲーターにカーソルを合わせ、
をクリックして、次のいずれかのオプションを選択します。
- 平行（Parallel）。
- 透視図（Perspective）。
ホーム ビューの使用
ホーム ビューはモデルの特別なビューです。ビューを保存し、必要に応じて後でいつでも適用することができます。
ビュー ナビゲーターを使用して、モデルの任意のビューをホーム ビューとして定義できます。保存したビューは、後でいつでも適用することができます。
ホーム ビューを定義するには:
- グラフィック領域で、適切な 2D または 3D ビューを設定します。Views コマンドを使用します。
- ビュー ナビゲーターにカーソルを合わせ、 をクリックして、メニューから現在のビューをホームとして設定（Set Current View as Home）を選択します。
ホーム ビューに戻るには:
- 次のいずれかを実行します。
- ビュー ナビゲーターにカーソルを合わせ、
をクリックします。
- ビュー ナビゲーターにカーソルを合わせ、 をクリックして、メニューからホーム（Home）を選択します。
アクティブ CCS に従ってビュー方向を変更
ビュー ナビゲーターを使用すると、ビュー方向をアクティブな CCS または WCS 内で変更できます。
CCS に従ってビュー方向を変更するには:
- グラフィック領域で、適切な CCS を設定します。
- ビュー ナビゲーターにカーソルを合わせ、 をクリックして、メニューからビュー ナビゲーター プロパティ（View Navigator Properties）を選択します。
- ビュー ナビゲーター プロパティ（View Navigator Properties）ダイアログ ボックスで、アクティブな CCS を使用（Use active CCS）を選択します。

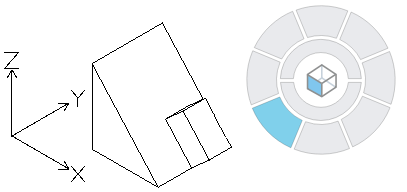

例:
WCS
CCS
CCS を制御するには、CCS コマンドおよび CSStyle コマンドを使用します。
