Konwencje drzewa operacji FeatureManager

Drzewo operacji FeatureManager, znajdujące się po lewej stronie okna SOLIDWORKS, przedstawia zarys widoku aktywnej części, złożenia lub rysunku.

W drzewie operacji FeatureManager wykorzystywane są następujące konwencje:

Jest wyświetlana przed ikoną elementu i wskazuje, że element zawiera powiązane elementy. Kliknąć , aby rozwinąć element.
Aby zwinąć wszystkie rozwinięte elementy jednocześnie, kliknąć Shift + C lub kliknąć prawym przyciskiem myszy nazwę dokumentu na górze drzewa i wybrać Zwiń elementy.
Jest wyświetlana przed operacjami, częściami i złożeniami, jeśli zmiana wymaga przebudowy modelu.
Jest wyświetlana po nazwie części, jeśli części są zamrożone przez pasek zamrożenia.
Jest wyświetlana podczas aktualizacji widoku rysunku.

Szkice

Szkice są poprzedzone symbolami:

(+) Przedefiniowany
(–) Niedodefiniowany
(?) Szkic nie może być rozwiązany
Brak przedrostka Całkowicie zdefiniowany

Błędy i ostrzeżenia

Błędy i ostrzeżenia wyświetlane są przed ikonami części, operacji i szkiców. Są one opisane w oknie dialogowym i etykietkach narzędzi Informacje o błędach.

Błąd w modelu
Błąd w operacji
Ostrzeżenie poniżej węzła
Ostrzeżenie dotyczące operacji

Wskaźnik problemów w folderach

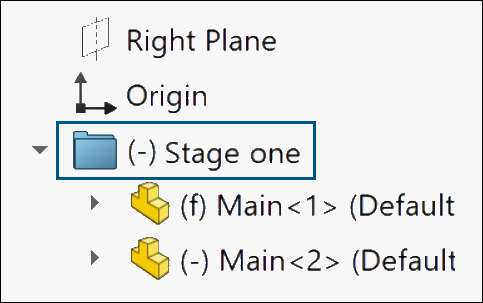

Obok nazwy folderu pojawia się prefiks (-), który wskazuje, czy folder zawiera komponenty z pewnymi problemami.

W częściach przedrostek wskazuje, że niektóre operacje mają niedostatecznie zdefiniowane szkice lub brakujące odniesienia. W złożeniach przedrostek wskazuje, że niektóre komponenty są niewystarczająco powiązane.

Prefiks pojawia się również wtedy, gdy podfoldery zawierają operacje lub komponenty, w których występują te problemy.

Złożenie

Po każdym wystąpieniu komponentu w złożeniu następuje liczba w nawiasach kątowych <n>, która zwiększa się przy każdym wystąpieniu.

Pozycje komponentów złożenia są wskazane za pomocą symboli:

(+) Przedefiniowany
(–) Niedodefiniowany
(?) Nierozwiązany
(f) Nieruchomy (zablokowany w danym miejscu)

Wiązania złożenia są poprzedzone symbolami:

(+) Uczestniczy w przedefiniowaniu pozycji komponentów w złożeniu
(?) Nierozwiązany

W nazwie folderu są widoczne przedrostki, gdy folder zawiera przedefiniowane komponenty, niedodefiniowane komponenty i tylko nieruchome komponenty.

(+) Zawiera co najmniej jeden przedefiniowany komponent.
(–) Zawiera co najmniej jeden niedodefiniowany komponent.
(f) Zawiera tylko nieruchome komponenty.

Jeśli folder zawiera komponent, który nie jest nieruchomy, przedrostek informujący o nieruchomych komponentach nie jest pokazywany w nazwie folderu.

Odniesienia zewnętrzne

Następujące symbole wyświetlane po nazwie części lub operacji dotyczą stanu odniesień zewnętrznych:

–> Odniesienie zewnętrzne
-> * Zablokowane odniesienie zewnętrzne
-> x Przerwane odniesienie zewnętrzne
Aby ukryć symbol x, kliknąć Narzędzia > Opcje > Opcje systemu > Odniesienia zewnętrzne i usunąć zaznaczenie opcji Pokaż "x" w drzewie operacji dla przerwanych odniesień zewnętrznych.
-> ? Odniesienie zewnętrzne poza kontekstem
{->} Operacja zawiera szkic z odniesieniami zewnętrznymi
->{->} Operacja ma odniesienie zewnętrzne i zawiera szkic z odniesieniem zewnętrznym
{-> *x?} Operacja zawiera szkice z odniesieniami zewnętrznymi w różnych stanach

Przykłady symboli odniesień zewnętrznych:

Operacja zawierająca szkic z odniesieniami zewnętrznymi. Operacja posiadająca odniesienie zewnętrzne i zawierająca szkic z odniesieniem zewnętrznym. Operacja zawierająca szkice z odniesieniami zewnętrznymi w różnych stanach.
