Widoki konfiguracji

Można używać widoków konfiguracji, aby tworzyć, wybierać i przeglądać wiele konfiguracji części i złożeń w dokumencie.



W menedżerze konfiguracji ConfigurationManager: Karta Rodzina CAD jest wyświetlana dla modeli, które zostały zaktualizowane do 3DEXPERIENCE Platform. Karta ConfigurationManager jest wyświetlana dla modeli, które nie zostały zaktualizowane do 3DEXPERIENCE Platform. W menedżerze konfiguracji ConfigurationManager: karta Rodzina CAD konfiguracje są wyświetlane jako produkty fizyczne i reprezentacje.

Można podzielić widok konfiguracji i wyświetlić dwa wystąpienia widoku konfiguracji lub połączyć widok konfiguracji z drzewem operacji FeatureManager lub menedżerem właściwości PropertyManager.

Widoki konfiguracji obejmują sekcję służącą do kontrolowania stanów wyświetlania.

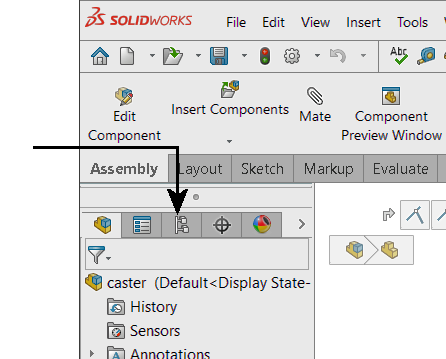

Aby uzyskać dostęp do widoku konfiguracji, kliknąć menedżer konfiguracji ConfigurationManager: karta Rodzina CAD lub karta menedżera konfiguracji ConfigurationManager w górnej części Panelu menedżera.

Ikony Rodziny CAD

Obiekt rodziny CAD Obiekt, z którego można tworzyć różne konfiguracje dla 3DEXPERIENCE Platform.
Produkt fizyczny Konfiguracja z numerem części, którą można zamówić na liście materiałów.
Reprezentacja Konfiguracja podrzędna produktu fizycznego, która pokazuje stan produktu fizycznego.

Ikony menedżera konfiguracji ConfigurationManager

 Złożenie lub część SOLIDWORKS.
Konfiguracja utworzona ręcznie.
Konfiguracja utworzona z użyciem tabeli konfiguracji.
Konfiguracja utworzona ręcznie, która ma rozstrzelony stan lub wyprowadzoną konfigurację.
Konfiguracja utworzona z użyciem tabeli konfiguracji, która ma rozstrzelony stan lub wyprowadzoną konfigurację.
Konfiguracja zawiera pełny i aktualny zestaw danych.
Generuje pełny zestaw danych dotyczących konfiguracji przy kolejnym zapisywaniu.

Ikony konfiguracji współużytkowanej

Tabela konfiguracji Excel Pojawia się, kiedy model zawiera tabelę konfiguracji. Kliknąć prawym przyciskiem myszy, aby edytować, zapisać lub usunąć tabelę konfiguracji.
Tabela konfiguracji Pojawia się, kiedy model ma dwie konfiguracje lub więcej. Kliknąć prawym przyciskiem myszy, aby zmodyfikować tabelę.
Menedżer właściwości PropertyManager Wyświetlana podczas definiowania dostosowanych właściwości w oknie dialogowym Configuration Publisher. Te menedżery właściwości PropertyManager umożliwiają wybranie konfiguracji części podczas jej umieszczania w złożeniu. Należy kliknąć prawym przyciskiem myszy, aby modyfikować menedżera właściwości PropertyManager.

Wyświetlanie podglądów konfiguracji

W menedżerze właściwości PropertyManager można wyświetlić podglądy konfiguracji części lub złożenia. Nie trzeba otwierać danej konfiguracji, aby ją zobaczyć, co oszczędza czas w przypadku skomplikowanych części i złożeń.

Aby wyświetlić podgląd konfiguracji w menedżerze właściwości PropertyManager, należy:

  1. Na karcie menedżera konfiguracji ConfigurationManager kliknąć prawym przyciskiem myszy konfigurację, której podgląd chcemy obejrzeć, i wybrać Pokaż podgląd.
    Podgląd konfiguracji pojawi się w menedżerze właściwości PropertyManager.
    Jeśli podgląd nie pojawi się, należy otworzyć każdą konfigurację i zapisać dokument w każdej z konfiguracji. Gdy następnym razem wybierzemy Pokaż podgląd, podgląd zostanie wyświetlony.
  2. Aby ukryć podgląd, należy kliknąć w obszarze graficznym.

Dostosowywanie kolejności sortowania konfiguracji

Można określić kolejność, w jakiej wyszczególnione są konfiguracje.

Aby dostosować kolejność sortowania konfiguracji:

  1. W menedżerze konfiguracji ConfigurationManager: Karta Rodzina CAD lub karta menedżera konfiguracji ConfigurationManager, kliknąć prawym przyciskiem myszy konfigurację najwyższego poziomu i kliknąć Kolejność w drzewie.
  2. Wybrać opcję:
    Opcja Opis
    Numeryczne Sortuje wg rosnącej wartości alfanumerycznej lub numerycznej.
    Literalny Sortuje według kolejności alfabetycznej.
    Ręcznie (przeciągnij i upuść) Przeciągnąć konfiguracje w drzewie konfiguracji. Konfiguracja, którą przenosimy, zostanie upuszczona bezpośrednio poniżej podświetlonego elementu, gdy zwolnimy wskaźnik.

    Dostępna tylko na karcie menedżera konfiguracji ConfigurationManager.
    Oparty na historii Sortowanie odbywa się według daty utworzenia konfiguracji, przy czym ostatnio utworzona konfiguracja znajduje się na dole listy.
    Tabela konfiguracji Sortuje według listy konfiguracji z tabeli konfiguracji.

    Dostępne, gdy model ma tabelę konfiguracji.
