Objaśnienia to ramki wypełnione tekstem, które pojawiają się w obszarze graficznym gdy używane są pewne narzędzia. Uchwyty pozwalają na dynamiczne klikanie, przenoszenie i ustawianie pewnych parametrów bez wychodzenia z obszaru graficznego.
Objaśnienia

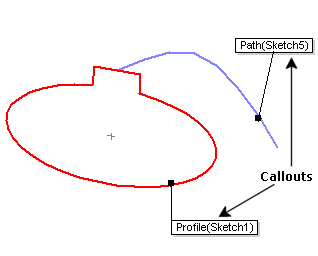

Objaśnienia ułatwiają rozróżnianie poszczególnych elementów. Na przykład, poniższe objaśnienia ukazują profil wyciągnięcia po ścieżce oraz ścieżkę wyciągnięcia. Możemy przeciągać te objaśnienia, aby zmienić ich pozycję, jednakże nie możemy ich używać, aby zmieniać właściwości elementu, do którego się odnoszą.
Niektóre objaśnienia, jak np. przy sfazowaniach, wyświetlają liczby, które możemy edytować, aby manipulować rozmiarem elementu.
W tym przykładzie możemy edytować objaśnienie w obszarze graficznym.
Gdy w obszarze graficznym istnieje więcej niż pięć widocznych objaśnień, przy każdym objaśnieniu pojawia się pinezka sterowania, która pozwala ustalić położenie objaśnienia.
| Pinezka wyłączona |
|
Podczas powiększania/pomniejszania, obracania lub przesuwania modelu następuje zmiana położenia objaśnienia. |
| Pinezka włączona |
|
Podczas powiększania/pomniejszania, obracania lub przesuwania modelu objaśnienie pozostaje w tym samym miejscu w obszarze graficznym. Inne objaśnienia przemieszczają się wraz z modelem. |
Gdy objaśnienie dla operacji, takiej jak zaokrąglenie asymetryczne, zawiera wiele wartości, element sterujący pod objaśnieniem pozwala je rozwinąć, aby widoczne były wszystkie wartości, lub zwinąć, aby widoczna była tylko wartość podstawowa:
|
|

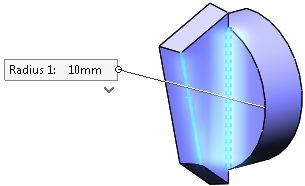

| Objaśnienie zwinięte |

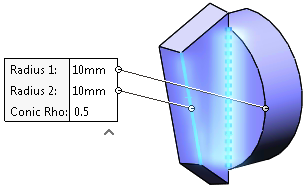

Objaśnienie rozwinięte |
Uchwyty
Kolor uchwytu jest ustawiany w części , w polu Kolory systemowe. Uchwyty aktywne są w kolorze Podświetlenia. Uchwyty nieaktywne są w kolorze Nieaktywnych elementów.
Uchwyty wydłużają się na długość wyciągnięć. Należy przeciągnąć do żądanej głębokości wyciągnięcia i uchwyt zostanie rozciągnięty do tej długości.
Można również przeciągnąć wskaźnik (zamiast uchwytu) do żądanej głębokości wyciągnięcia. Należy kliknąć uchwyt i przeciągnąć wskaźnik. W poniższym przykładzie różowy uchwyt jest aktywny, a szary jest nieaktywny.
Jeden uchwyt posiada jedno ostrze strzałki, a drugi uchwyt posiada dwa ostrza strzałki, aby uwidocznić, którego kierunku dany uchwyt dotyczy.
