Relacje operacji widoku

Aby wyświetlić zależności operacji, można wyświetlić graficzne relacje pomiędzy elementami w drzewie operacji FeatureManager.

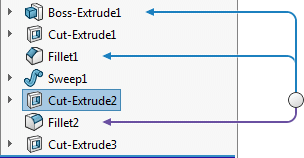

Wizualizacja dynamicznego odniesienia umożliwia przeglądanie relacji rodzica i potomka między elementami w drzewie operacji FeatureManager. Po zatrzymaniu wskaźnika nad operacją z odniesieniami w drzewie operacji FeatureManager wyświetlane są strzałki oznaczające relacje. Relacje rodzic-potomek zostały udoskonalone, dzięki czemu nie występuje już problem z zachodzeniem na siebie tekstu i linii. Niebieskie strzałki oznaczają relację rodzica. Fioletowe strzałki oznaczają relację potomka.

Za pomocą wizualizacji dynamicznego odniesienia można przerywać, odblokowywać i blokować odniesienia zewnętrzne.

Jeśli odniesienie nie jest wyświetlane, ponieważ operacja nie jest rozwinięta, strzałka wskazuje na operację, która zawiera odniesienie. Odniesienie pojawia się na prawo od strzałki.

Strzałki zaczynają się od okręgu, aby wskazać operację, której relacje rodzic-potomek są przeglądane.

Wszystkie odniesienia widoczne Jedno odniesienie ukryte

Wizualizacja dynamicznego odniesienia jest domyślnie wyłączona.

Aby włączyć wizualizację dynamicznego odniesienia:

  1. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy pierwszy element (część lub złożenie).
  2. Na kontekstowym pasku narzędzi lub w menu Widok > Interfejs użytkownika kliknąć jedną z następujących opcji lub obie:
    • Wizualizacja dynamicznego odniesienia (rodzica)
    • Wizualizacja dynamicznego odniesienia (potomka)
W przypadku włączenia lub wyłączenia wizualizacji dynamicznego odniesienia na dowolnym poziomie zmiana jest stosowana do całego złożenia.

Zarządzanie odniesieniami zewnętrznymi za pomocą wizualizacji dynamicznego odniesienia

Po włączeniu wizualizacji dynamicznego odniesienia można zarządzać odniesieniami zewnętrznymi przy użyciu następujących narzędzi:
  • Przerwij odniesienie
  • Zablokuj odniesienie
  • Odblokuj odniesienie

Odniesienie jest przerywane trwale. Po przerwaniu odniesienia zewnętrznego nie można go aktywować.

W przypadku przerwania odniesienia rodzica ze szkicu pojawia się monit o naprawę uszkodzonej relacji przy użyciu stałej relacji szkicu lub o zachowanie przerwanej relacji.

Aby przerwać odniesienie za pomocą wizualizacji dynamicznego odniesienia:

  1. Otworzyć złożenie, które ma odniesienia zewnętrzne.
  2. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy złożenie najwyższego poziomu i kliknąć jedną lub obie opcje: Wizualizacja dynamicznego odniesienia (rodzica) i Wizualizacja dynamicznego odniesienia (potomka) .
  3. Wybrać komponent, który ma odniesienia zewnętrzne.

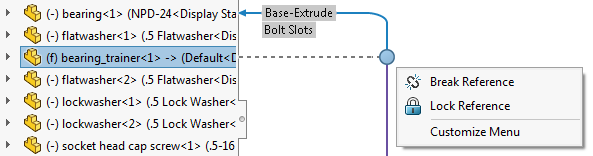

  4. Kliknąć okrąg, a następnie kliknąć Przerwij odniesienie .
  5. W oknie dialogowym sprawdzić odniesienie zewnętrzne do przerwania, a następnie kliknąć OK, aby przerwać odniesienie.
