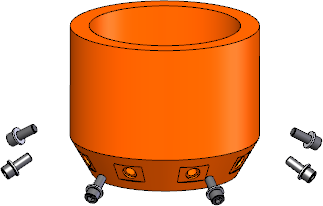

Rozstrzelenie promieniowe

Można w jednym kroku rozstrzelić komponenty wyrównane promieniowo/cylindrycznie względem osi.

Można wykonać rozstrzelenie promieniowe przez odchylenie wzdłuż osi.

Aby promieniowo rozstrzelić komponenty względem osi, należy:

1. W złożeniu kliknąć Widok rozstrzelony (pasek narzędzi Złożenie) lub Wstaw > Widok rozstrzelony.
2. W menedżerze właściwości PropertyManager Rozstrzelenie, w obszarze Dodaj krok, kliknąć Krok promieniowy .
3. W obszarze Komponenty kroku rozstrzelenia wybrać komponenty do rozstrzelenia.
4. W obszarze graficznym przeciągnąć uchwyt i zwolnić go.
5. Kliknąć .
