PropertyManager Размер

Позволяет наносить размеры в чертеже, используя автоматическое нанесение размеров или нанесение размеров с помощью DimXpert.

Чтобы открыть этот PropertyManager:

Выберите один или несколько размеров.

При выборе нескольких размеров доступны только те свойства, которые применяются ко всем выбранным размерам.

Инструменты нанесения размеров

PM_smart_dimensioning.gif Автоматическое нанесение размера Позволяет создать размеры с помощью инструмента Автоматическое указание размеров Tool_Smart_Dimensions_Relations.gif tool.
PM_dimxpert_rapid_dim_manip.gif Быстрый размер Позволяет включить или отключить манипулятор быстрого размера. Выберите, чтобы включить; очистите, чтобы выключить. Эта настройка распространяется на все сессии.
DimXpert Позволяет применять размеры к полностью определенным элементам для производства (массивам, прорезям, карманам, скруглениям и т.д.) и установочным размерам.

Стиль

Стиль

Схема кругового массива

Применяет выбранную схему размеров к массиву.

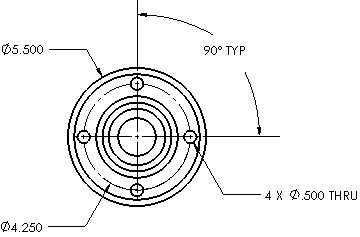

PM_polar_dimensioning.gif Полярный размер Создает схему, состоящую из обозначения и, иногда, углового установочного размера. Созданные размеры являются диаметрическими, радиальными и угловыми.
PM_linear_dimensioning.gif Линейный размер Создает линейные размеры для массива.
Отображение количества экземпляров для круговых и линейных размеров доступно только для массивов, созданных в программном обеспечении SOLIDWORKS.

Схема размеров

Применение выбранной схемы нанесения размеров, Базовая линия или Цепочка PM_chain_dimensioning.gif, к элементам для производства и установочным размерам.

База

По вершине/центру отверстия Измеряет производственные элементы и установочные размеры от объекта, выбранной Вами в графической области. Вершина может быть истинной вершиной или центральной точкой окружности.
Путем выбора Измеряет производственные элементы и установочные размеры от кромок X и Y, выбранных вами путем создания виртуальной точки. Можно перетащить исходную точку, чтобы повернуть ее, или задать угол поворота. Если кромки X и Y пересекаются, требуется использовать параметр По вершине.

Слой PM_Layer.gif

В чертежах с именованными слоями выберите нужный слой.
