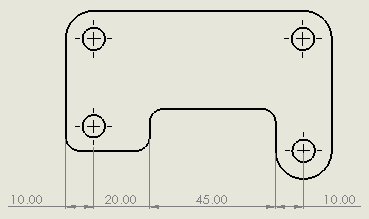

Размеры цепочки

Можно создать цепочку связанных размеров с измерением от одного элемента к другому.

Можно создавать размеры цепочки в чертежах и эскизах в деталях и сборках. Размеры цепочки — это справочные размеры, управляемые геометрией. Их значения нельзя изменять или использовать для управления моделью.

При создании размеров цепочки первый выбранный элемент определяет начальную кромку цепочки. Последующие выбранные элементы измеряются от одного выбора к другому. Можно выбрать такие элементы, как кромки, вершины, окружности и средние точки.

Создание размеров цепочки

Чтобы создать размеры цепочки, выполните следующие действия.

  1. Нажмите Размер цепочки (панель инструментов "Размеры/взаимосвязи") или выберите Инструменты > Размеры > Цепочка.
  2. Выберите начальную кромку.


  3. Выберите элементы для добавления в набор цепочки.


Добавление размеров к существующим размерам базовых линий

Чтобы вручную добавить итоговый размер к набору размеров цепочки, выполните следующие действия.

  • Нажмите правой кнопкой мыши на любой размер в наборе и выберите Добавить общее.

Чтобы добавить дополнительные размеры к набору размеров цепочки, выполните следующие действия.

  • Нажмите правой кнопкой мыши на любой размер в наборе, нажмите Добавить в цепочку, затем выберите другие элементы для добавления в цепочку.
Размер можно удалить из набора размеров цепочки. Окружающие размеры автоматически регулируются для предотвращения зазоров в цепочке.

Для автоматизации некоторых общих действий по размерности цепочки выполните следующие действия.

  1. Нажмите Инструменты > Параметры > Свойства документа > Размеры > Линейные.
  2. В разделе Размер цепочки выберите параметры:
    Опция Описание
    Добавить итоговый размер в размеры цепочки Автоматически добавляет итоговый размер при создании набора размеров цепочки.
    Добавить последний справочный размер (Доступно, если выбрано Добавить итоговый размер в размеры цепочки.) Автоматически добавляет последний справочный размер при создании набора размеров цепочки.

Преобразование размеров базовой линии и размеров цепочки

Размеры базовой линии можно преобразовывать в размеры цепочки, и наоборот.

Чтобы преобразовать размер цепочки в базовый размер, выполните следующие действия.

  • Нажмите правой кнопкой мыши на любой размер в наборе и выберите Преобразовать в основание.

Чтобы преобразовать размер базовой линии в размер цепочки, выполните следующие действия.

  • Нажмите правой кнопкой мыши на любой размер в наборе и выберите Преобразовать в цепочку.

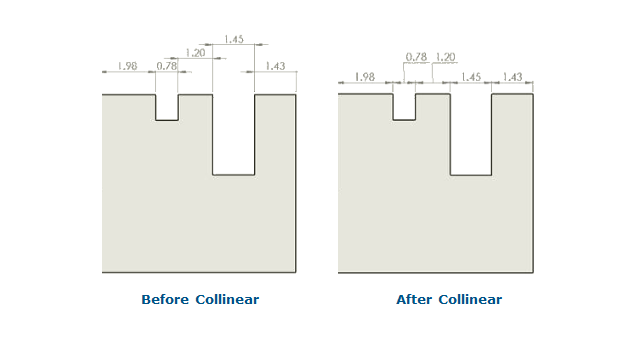

Сохранение коллинеарности размеров цепочки

Можно сделать так, чтобы размеры цепочки оставались коллинеарными даже в ограниченном пространстве.

При наложении текста размера и стрелок можно выбрать параметры для наилучшего результата.

Чтобы сохранить коллинеарность размеров цепочки при наложении текста размера, выполните следующие действия.
  1. Нажмите Инструменты > Параметры > Свойства документа > Размеры > Линейные.
  2. В разделе Размер цепочки выберите Автоматическое смещение текста при ограниченном пространстве.
    Для стандартов ISO и ANSI этот параметр включен по умолчанию.
Сохранение коллинеарности размеров цепочки при наложении стрелок
  1. Нажмите Инструменты > Параметры > Свойства документа > Размеры > Линейные.
  2. В разделе Размер цепочки выберите При перекрытии стрелки автоматически заменять наконечник стрелки на: и укажите параметр.
    • Точки. Заменяет стрелки точками .
    • Косые черты. Заменяет стрелки косыми чертами .
      Для стандарта ISO этот параметр включен по умолчанию.
