Может потребоваться создание перпендикулярного выреза в определенном местоположении детали. Ниже приведен пример того, почему может потребоваться создать перпендикулярный вырез с помощью параметра Продление вместо Смещение плоскости.

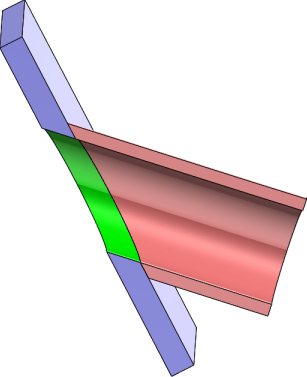

Предположим, что имеется наклонная деталь или тело из листового металла, а трубка должна быть приварена в верхней части детали. В данном примере приведена иллюстрация разреза.
 |
 |

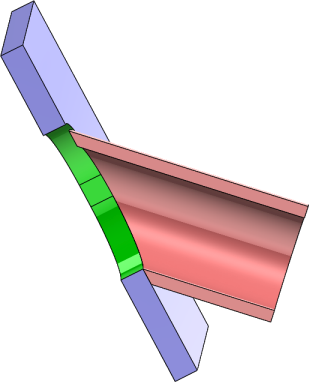

| Параметр Продление создает идеальный полный карниз на одной стороне и большой зазор на другой. С помощью этого подхода необходимо сварить большое количество материалов в зазор для подключения трубки к детали. |

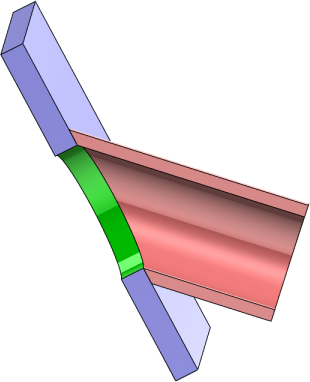

Параметр Смещение плоскости позволяет выбрать ссылку листового металла в качестве верхней грани и установить для смещения значение "0". Получившийся контур позволяет создать сварку с меньшими усилиями и количеством материала. |
