Создание перпендикулярных вырезов

Чтобы создать перпендикулярные вырезы, выполните следующие действия.

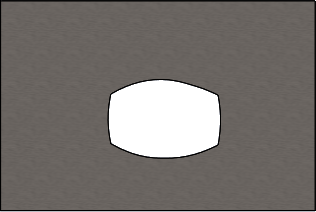

  1. Откройте деталь из листового металла с вырезом, который не перпендикулярен боковым стенкам.

  2. Нажмите кнопку Перпендикулярный вырез (панель инструментов "Листовой металл") или выберите Вставка > Листовой металл > Перпендикулярный вырез.
  3. Задайте параметры в окне PropertyManager.

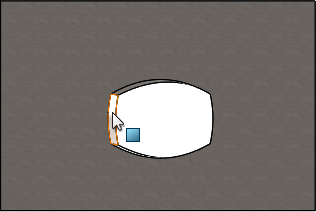

  4. В графической области выберите грань выреза.

  5. Нажмите .

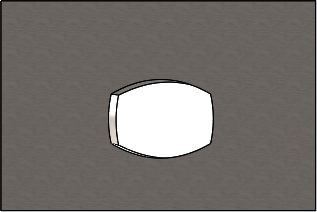

    Грани выреза перпендикулярны верхней и нижней грани детали.
