Каждый провод можно четко визуализировать в пучке в 3D-виде и сделать его плоским.

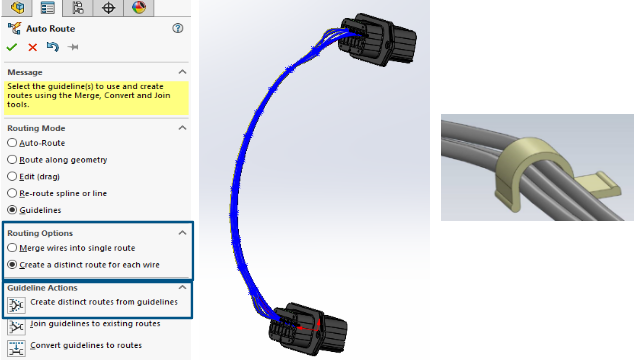

В окне PropertyManager
Авто-маршрут в разделе
Параметры маршрута доступно следующее:
- Объединить провода в один маршрут. Маршрутизирует выбранные провода по одному маршруту.
- Создать отдельный маршрут для каждого провода. Маршрутизирует выбранные провода по отдельным маршрутам.
Дискретные провода можно редактировать следующим образом.
- Добавление маршрута в пучок с помощью команды Добавить маршрут к дискретному пучку.
- Удаление маршрута из пучка с помощью команды Удалить маршрут из дискретного пучка.
- Перемещение пучка путем перетаскивания точки сплайна на дискретный провод.
- Объединение двух пучков с помощью команды Объединить дискретный пучок.
- Разделение одного сегмента маршрута из пучка.
- Создание одной точки соединения для нескольких дискретных пучков, выходящих из разъема или отдельной точки соединения для каждого дискретного пучка.
- Маршрутизация пучка через зажим, выбрав один из его сплайнов.
