Можно просмотреть метки или имена трехмерных проводов, кабелей и их жил в разделе Детали маршрута в дереве конструирования FeatureManager® для маршрутной сборки. В окне PropertyManager Электрические атрибуты метки или имена назначаются автоматически.
Это помогает сопоставлять 3D-маршруты в дереве конструирования FeatureManager с метками или именами проводов, кабелей и их жил, отображаемых на чертеже принципиальной схемы.
Для идентификации различных маршрутов правила именования используют следующее:
- Метки проводов, кабелей и их жил в окне PropertyManager Электрические атрибуты.
- Последовательные номера в виде суффиксов (n). Значение n пропорционально количеству разделений (с разделенным маршрутом) и числу 1 (без разделенного маршрута).
- Направления (ОТ/К) соединения с компонентами.

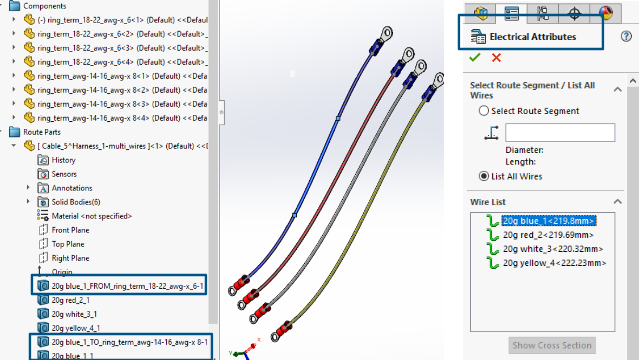

Например, на рисунке выше проиллюстрировано именование маршрутной сборки с четырьмя проводами. Это происходит следующим образом:
- К трем проводам красного, белого и желтого цветов не применен параметр Разделить маршрут, и используется следующее правило именования:
Метка провода_1
Например, 20g_red_2_1
- К синему проводу применен параметр Разделить маршрут в двух точках с тремя созданными раздельными телами, и используется следующее правило именования:
- Для двух крайних концов, соединенных с компонентами:
Метка провода_FROM/TO_метка компонента
Например,
20g blue_1_FROM_Component1
20g blue_1_TO_Component2
- Между телами кабелей, не соединенными с компонентами:
Метка провода_n
Например,
20g blue_1_1
