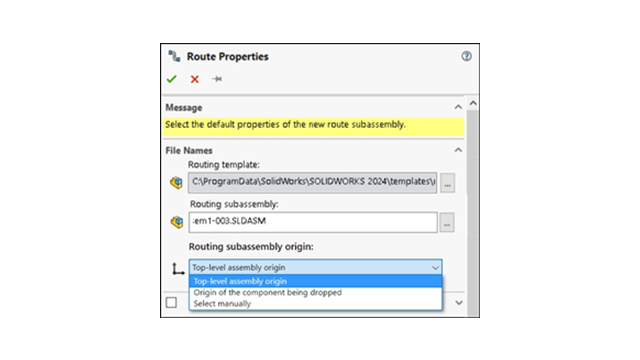

При создании нового маршрутного узла сборки его можно выровнять и разместить в соответствии с требованиями проекта, настроив Свойства маршрута в PropertyManager.
Варианты указания исходной точки:
- Исходная точка сборки верхнего уровня
Исходная точка маршрутного узла сборки совпадает с исходной точкой сборки верхнего уровня.
- Исходная точка компонента, который будет удален
Исходная точка маршрутного узла сборки совпадает с исходной точкой добавляемой соединительной части.
- Выберите вручную
Исходная точка маршрутного узла сборки совпадает с указанной точкой эскиза или вершиной. Можно также выбрать C-точку или R-точку соединительной части.
