Можно использовать функцию обнаружения интерференции между телами поверхности в сборках и многотельных деталях.
Преимущества Можно найти и устранить проблемы интерференции для тел поверхности.
Чтобы обнаружить интерференцию между телами поверхности, выполните следующие действия.
- Откройте модель или многотельную деталь, в которой имеется интерференция между телами поверхности.
- Выберите
.
- В PropertyManager в разделе Параметры нажмите Включить тела поверхности.
- В разделе Выбранные компоненты выберите Вычислить.
- В разделе Результаты прокрутите список до конца, чтобы посмотреть результаты для тел поверхности.

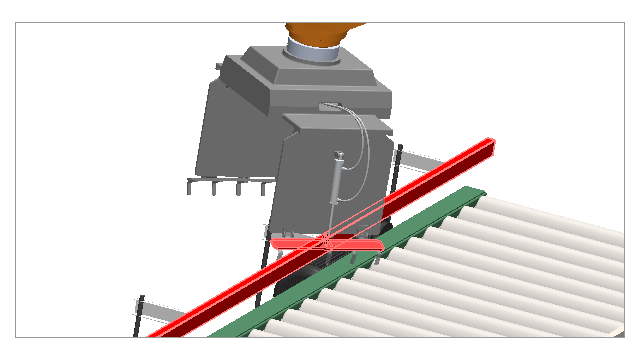

Если выбрать интерференцию между поверхностями, пересекающиеся грани будут выделены в графической области красным цветом.
