Этот цикл зондирования измеряет наклон выбранной поверхности между двумя точками относительно четвертой оси.
Выбранная поверхность должна быть такой, чтобы наклон между точками зондирования измерялся по оси X или Y. Результирующее значение можно использовать для компенсации оси вращения.

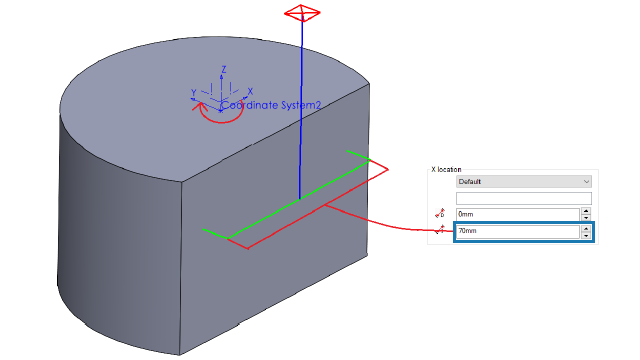

Координаты X и Y центроида поверхности являются начальной точкой траектории. SOLIDWORKS CAM размещает точки зондирования симметрично относительно этой начальной точки на основе назначенного расстояния между двумя точками зондирования.
Перемещения зонда параллельны оси. SOLIDWORKS CAM измеряет расстояние зазора от справочной точки на поверхности. Для зондирующих перемещений расстояние зазора может быть больше или меньше заданного.
