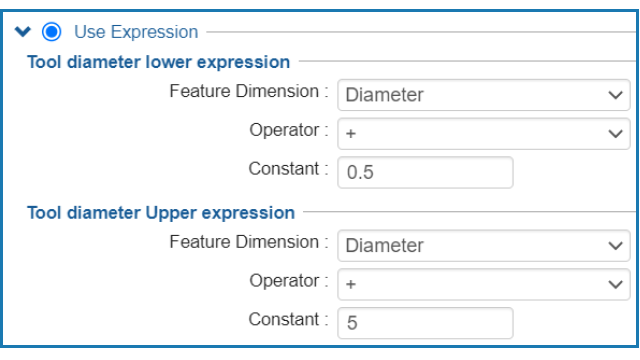

При указании критериев выбора инструмента на основе параметра Использовать выражение, а не определенного инструмента, SOLIDWORKS CAM учитывает режущую длину инструмента.
При запуске функции
Создать план обработки для каждой операции, которая определяет критерии выбора инструмента с помощью выражения "Нижний/верхний диаметр инструмента", применяются следующие правила.
- Если в корзине есть два или более инструментов с одинаковыми значениями диаметра, соответствующими критериям выражения, SOLIDWORKS CAM учитывает режущую длину для назначения инструмента. Выбирается инструмент с режущей длиной, превышающей глубину элемента. Если режущая длина всех инструментов превышает глубину элемента, SOLIDWORKS CAM выбирает инструмент с режущей длиной, ближайшей к глубине элемента.
- Если SOLIDWORKS CAM по-прежнему находит два или более инструментов, для выбора инструмента используются правила сопоставления материала заготовки/инструмента.
В качестве примера рассмотрим прямоугольный карман с глубиной элемента 75 мм. На основании назначенной стратегии элемента критерии выбора инструмента позволяют выбрать 25-миллиметровую фрезу с плоским концом. В корзине для инструментов имеются две фрезы с плоским концом, обе с диаметром 25 мм. Однако один инструмент имеет режущую длину 50 мм, а другой — 80 мм. SOLIDWORKS CAM выбирает инструмент с длиной канавки 80 мм, так как он ближе к значению глубины элемента.
