Creación de chaflanes en aristas de sólidos 3D

Utilice el comando CrearChaflánAristas para crear chaflanes en sólidos 3D. Puede crear chaflanes en aristas específicas o en todas las aristas de una cara específica.

Para crear chaflanes en todas las aristas de una o varias caras especificadas, utilice uno de estos métodos:

  • Especifique un punto dentro de un contorno de cara
  • Especifique una arista y una cara adyacente.

Puede especificar las distancias de chaflán desde la arista hasta el chaflán. Los valores predeterminados son las distancias utilizadas más recientemente.

Para crear chaflanes en las aristas de sólidos 3D:

  1. Haga clic en Sólidos > Edición de sólidos > Crear chaflanes en aristas (o escriba CrearChaflánAristas).
  2. Especifique la opción Distancia para establecer la distancia desde la arista hasta el primer y el segundo chaflán.
  3. En la zona de gráficos, especifique la arista en la que desee crear chaflanes.
  4. Si es necesario, repita los pasos 2 y 3 para especificar otras aristas en las que crear chaflanes.

    Nota: Las aristas deben estar en el mismo plano del mismo sólido 3D.

  5. Presione Intro.

Para crear chaflanes en todas las aristas de caras especificadas con la opción Cara:

  1. Haga clic en Sólidos > Edición de sólidos > Crear chaflanes en aristas (o escriba CrearChaflánAristas).
  2. Especifique la opción Distancia para establecer la distancia desde la arista hasta el primer y el segundo chaflán.
  3. Especifique la opción Cara.
  4. En la zona de gráficos, especifique las caras en las que desee crear chaflanes.

    El software crea chaflanes en todas las aristas de las caras especificadas.

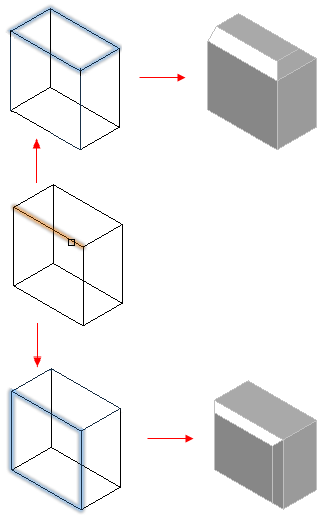

Para crear chaflanes en todas las aristas de una cara utilizando la opción Bucle:

  1. Haga clic en Sólidos > Edición de sólidos > Crear chaflanes en aristas (o escriba CrearChaflánAristas).
  2. Especifique la opción Bucle.
  3. Especifique la opción Distancia para establecer la distancia desde la arista hasta el primer y el segundo chaflán.
  4. En la zona de gráficos, especifique una arista de la cara.

    Se resalta una cara adyacente del sólido 3D.

  5. Realice una de las siguientes acciones:
    • Especifique la opción Aceptar para confirmar la selección actual de cara y crear chaflanes en sus aristas.
    • Especifique la siguiente cara en la que desee crear chaflanes en sus aristas.
  6. Especifique la opción Aceptar para confirmar la selección actual de cara o especifique la siguiente cara.

    El software crea chaflanes en las aristas de la cara con la distancia especificada.

Acceso

Comando: CrearChaflánAristas

Menú: Sólidos > Edición de sólidos > Crear chaflán en aristas
