Redondeo de aristas de sólidos 3D
Utilice el comando RedondearBordes para crear bordes redondeados en objetos sólidos 3D. Puede aplicar redondeos a las aristas especificadas o a todas las aristas de las caras especificadas, y especificar el radio de redondeo.
Para aplicar redondeos a aristas específicas, utilice uno de estos métodos:
- Especifique aristas una a una
- Especifique una arista tangente a una arista redondeada existente
Para aplicar redondeos a todas las aristas de una o varias caras, utilice uno de estos métodos:
- Especifique un punto dentro de un contorno de cara
- Especifique una arista de una cara para aplicar redondeos a todas las aristas. Para cualquier arista, puede especificar una de las caras adyacentes.
Para redondear bordes de sólidos 3D:
- Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
- Especifique la opción Radio.
- Especifique el radio del arco de redondeo.
- Especifique las aristas de sólidos 3D y pulse Intro.
El software redondea las aristas por el radio especificado.

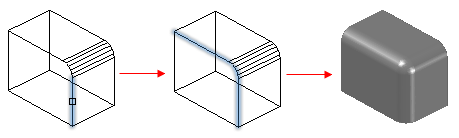

Para redondear múltiples aristas de un sólido 3D mediante la opción Cadena:
- Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
- Especifique la opción Radio.
- Especifique el radio del arco de redondeo.
- Especifique la opción Cadena.
- Especifique una arista tangente a un redondeo existente en un sólido 3D.
El software resalta todas las aristas que son tangentes al redondeo.
- Presione Intro.
El software redondea todas las aristas resaltadas por el radio especificado.

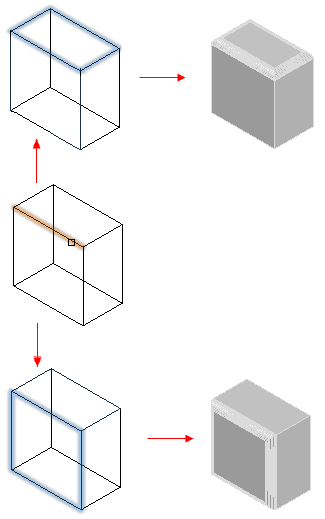

Para redondear todas las aristas de una cara utilizando la opción Bucle:
- Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
- Especifique la opción Radio.
- Especifique el radio del arco de redondeo.
- Especifique la opción Bucle.
- Especifique la arista de bucle.
El software resalta una cara que está junto a la arista.
- Especifique la opción Aceptar para confirmar la selección actual de cara o especifique la siguiente cara.
El software redondea las aristas de la cara por el radio especificado.
Para redondear todas las aristas de las caras especificadas con la opción Cara:
- Haga clic en Sólidos > Edición de sólidos > Redondear bordes (o escriba RedondearBordes).
- Especifique la opción Radio.
- Especifique el radio del arco de redondeo.
- Especifique la opción Cara.
- Especifique las caras cuyas aristas desea redondear.
El software redondea todas las aristas de las caras especificadas por el radio especificado.
Comando: RedondearBordes
Menú: Sólidos > Edición de sólidos > Redondear bordes
