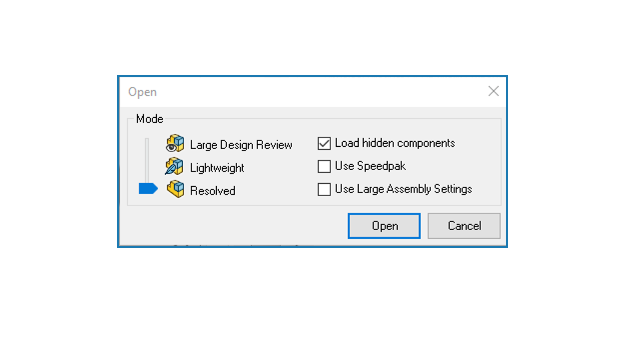

El cuadro de diálogo Abrir contiene diferentes opciones para abrir objetos de SOLIDWORKS en 3DEXPERIENCE Platform. Este cuadro de diálogo solo aparece cuando se selecciona Elegir el modo antes de abrir el archivo en el cuadro de diálogo Opciones de MySession.
El cuadro de diálogo
Abrir aparece desde varias aplicaciones web:
MySession, 3DSearch, Relations, Editor de estructura de producto y arrastrar desde
3DEXPERIENCE Platform.
En función del tipo de objeto, se muestran diferentes opciones.
| Tipo de objeto |
Tipo de modo abierto |
Opciones |
| Ensamblaje De forma predeterminada, el modo abierto seleccionado es Solucionado. Si la configuración de SOLIDWORKS está activada, el modo abierto predeterminado depende del atributo seleccionado en Opciones de sistema de SOLIDWORKS.
|
Solucionado |
- Cargar componentes ocultos
- Utilizar SpeedPak
- Utilizar configuración de ensamblaje grande
|
| Aligerado |
- Cargar componentes ocultos
- Utilizar SpeedPak
- Utilizar configuración de ensamblaje grande
|
| Revisión de diseños grandes |
Editar ensamblaje |
| Pieza El modo abierto predeterminado siempre es Solucionado.
|
Solucionado |
N/A |
| Vista rápida |
N/A |
| Dibujo El modo abierto predeterminado siempre es Solucionado, pero el modo predeterminado puede ser diferente en función de la elección realizada en Opciones de sistema de SOLIDWORKS.
|
Solucionado |
N/A |
| Aligerado |
N/A |
| Documentación |
N/A |
| Vista rápida |
N/A |
- Al elegir una combinación de ensamblaje, pieza y dibujo, o ensamblaje y dibujo, las opciones de modo abierto que se muestran son de ensamblaje.
- Al elegir una combinación de piezas y dibujo, las opciones de modo abierto que se muestran son de dibujos.
