Alinear componentes

Alinear componentes le permite alinear y centrar los componentes que tienen definidas sus caras (izquierda, derecha, superior e inferior).

Puede acceder a Alinear componentes de las siguientes maneras:
  • Menú SOLIDWORKS Electrical 3D: Alinear componentes .
  • En el menú, haga clic en Herramientas > SOLIDWORKS Electrical > Alinear componentes .

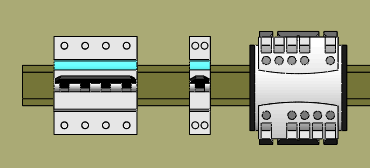

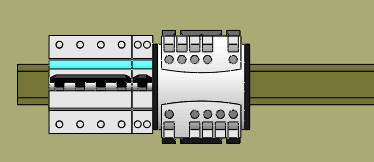

Cuando utilice Alinear componentes durante el diseño de la implantación de armario en 3D, puede previsualizar los cambios en la zona de gráficos.

El panel acoplable se actualiza con varias opciones.

Seleccionar los componentes a alinear

En la zona de gráficos, seleccione los componentes que desea alinear y el orden en el que desea colocarlos.

Alineación

Haga clic en la Alineación requerida.
Opción Descripción
. Alinear a la izquierda. Alinea la cara izquierda de los componentes.
. Alinear a la derecha. Alinea la cara derecha de los componentes.
. Alinear en la parte superior. Alinea la cara superior de los componentes.
. Alinear en la parte inferior. Alinea la cara inferior de los componentes.

Espacio

  1. En Separación, haga clic en:
    • . Espaciar uniformemente a lo ancho. Separa los componentes uniformemente de forma horizontal.
    • . Espaciar uniformemente a lo alto. Separa los componentes uniformemente de forma vertical.
  2. Para Distancia de separación, introduzca el valor de separación entre dos componentes.

Componente sin caras definidas

Lista de componentes no válidos. Enumera los componentes seleccionados para la alineación que no tienen caras definidas. Estos componentes no se alinearán.
